Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » čtv 16. srp 2018 13:00:32

Rychlost 60mm/s je v pohodě, žádný problém.
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » čtv 16. srp 2018 13:35:50

:) :) Ještě jsem přidal fotky ze stavby
Přílohy

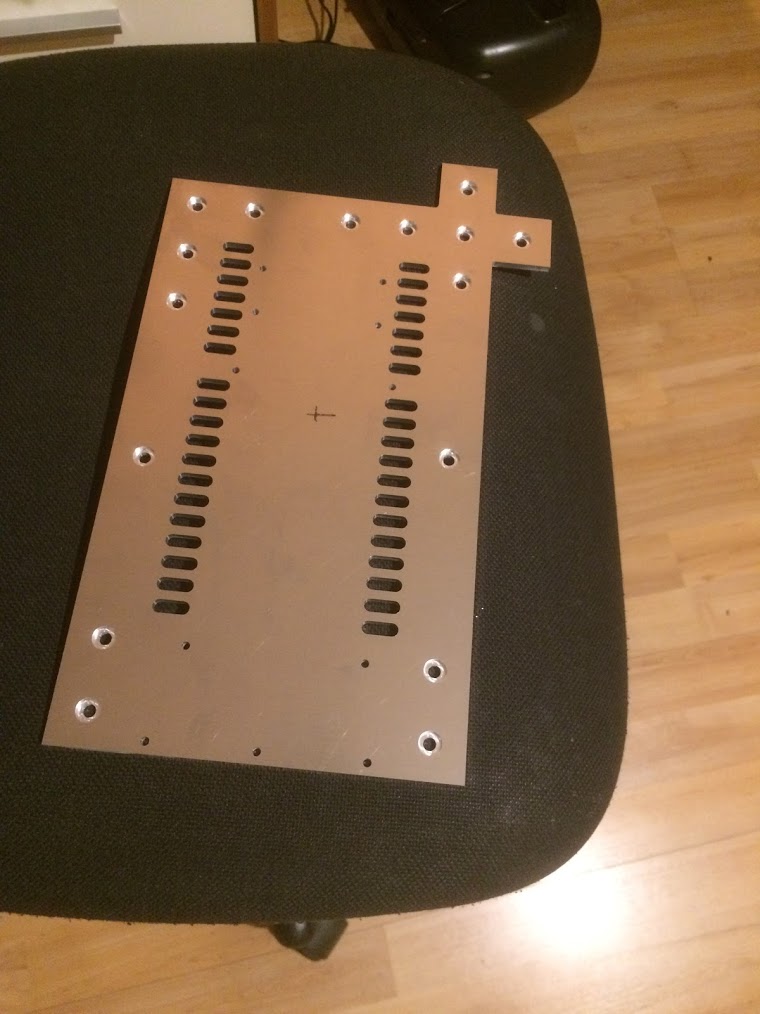

Základna-4mm poctivý duralový plech, žádné máslo

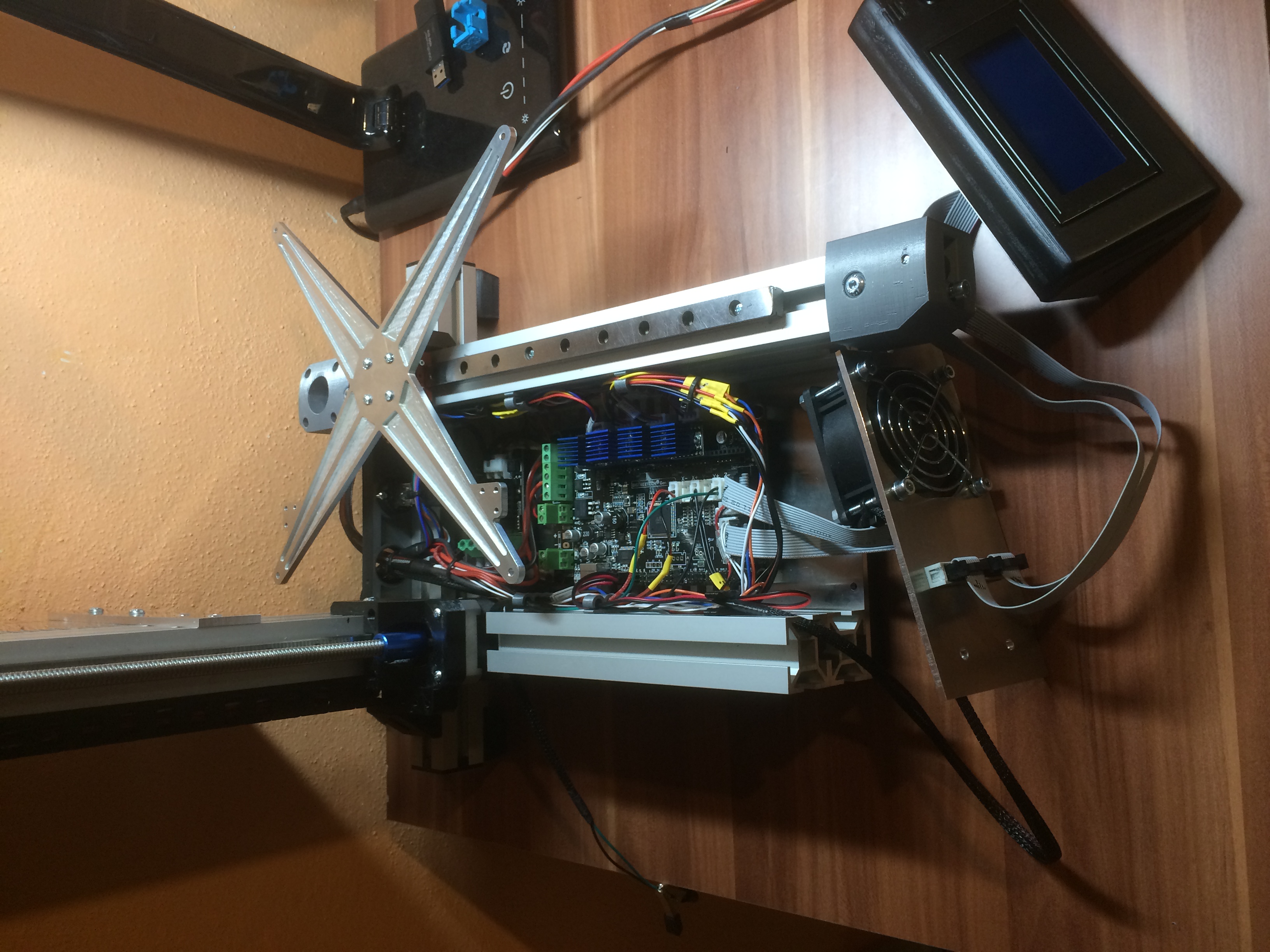

Pohled na elektroniku
Spodní část, vše poctivě prošroubováno :-)
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » sob 18. srp 2018 9:41:57

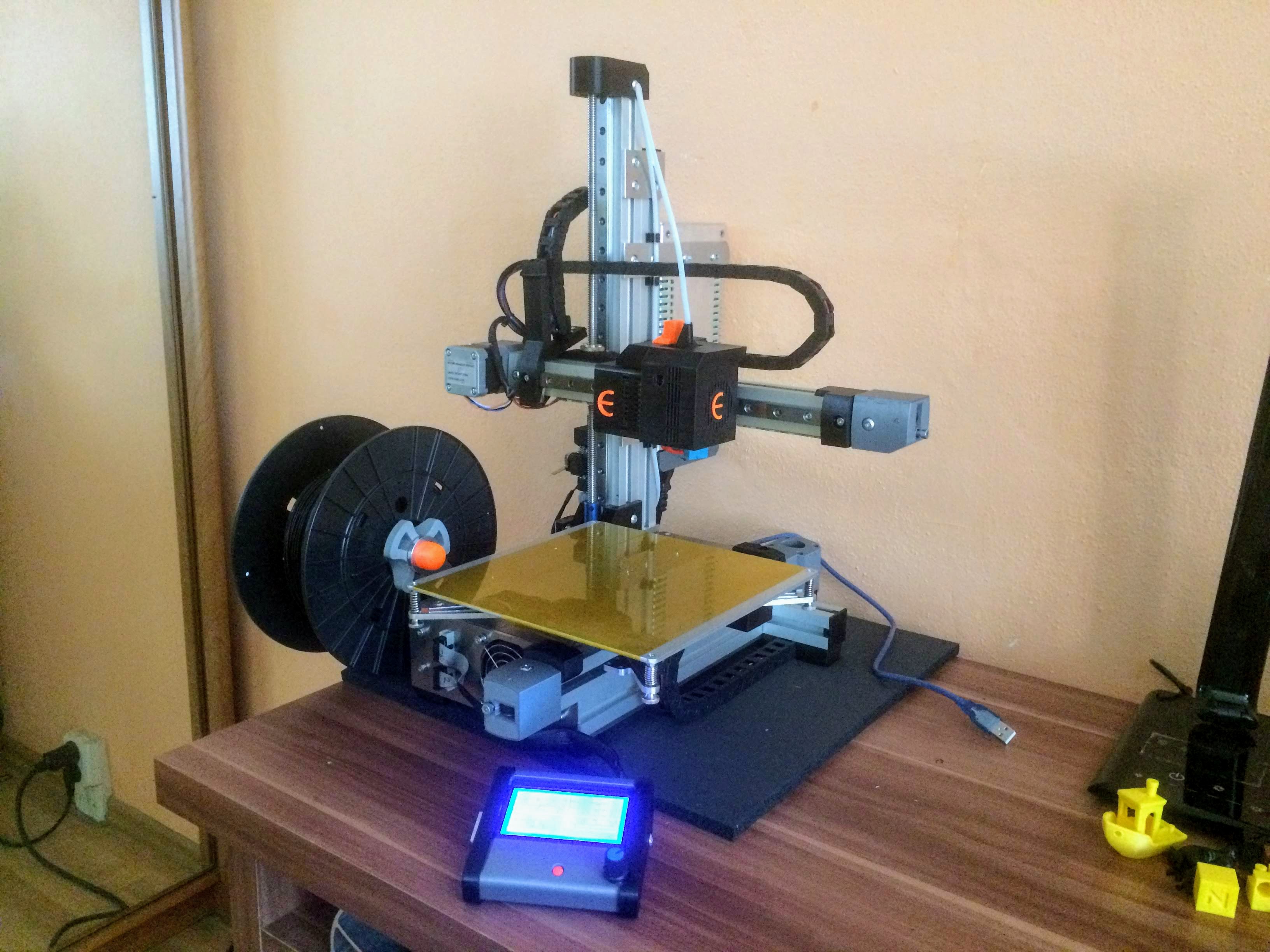

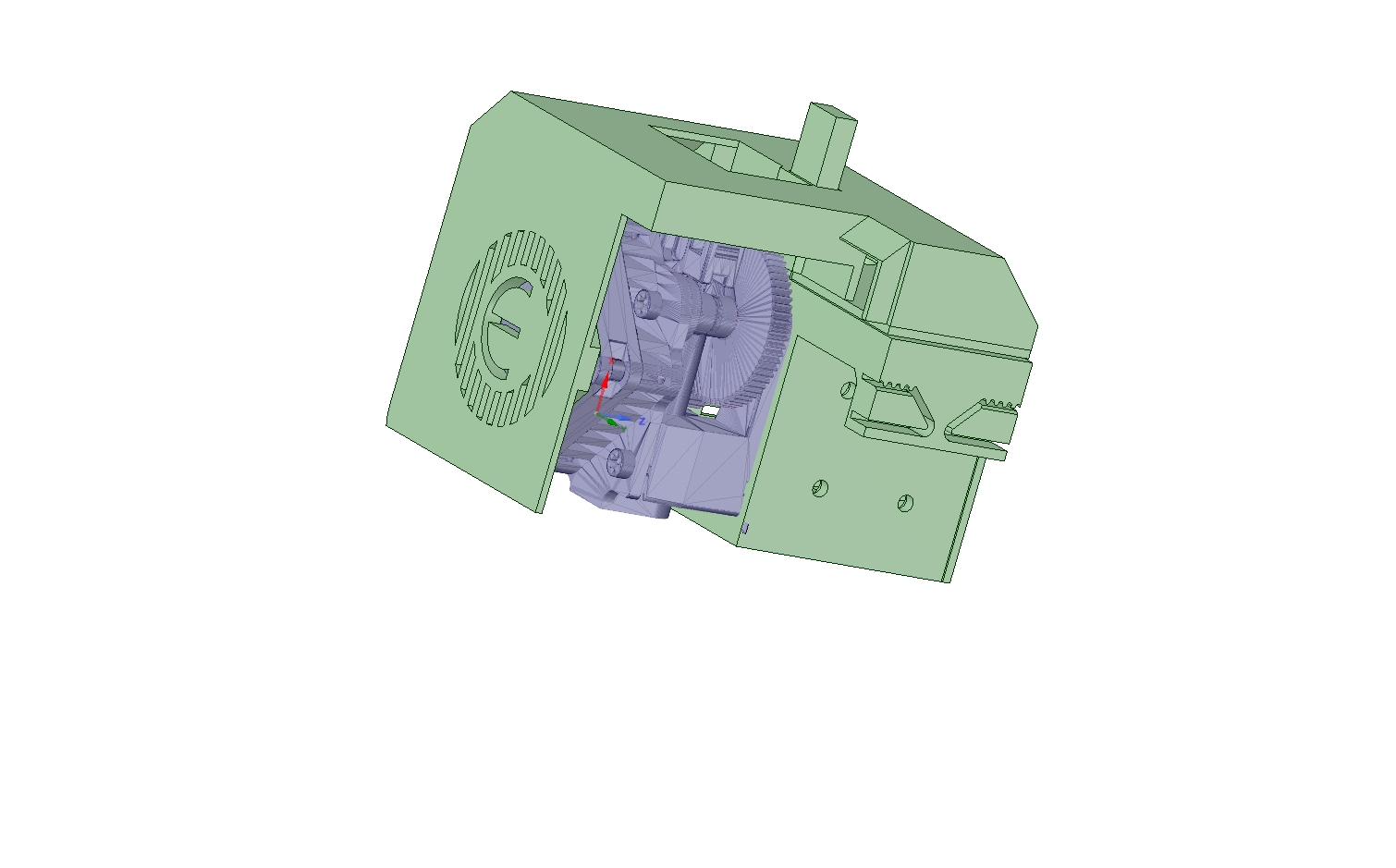

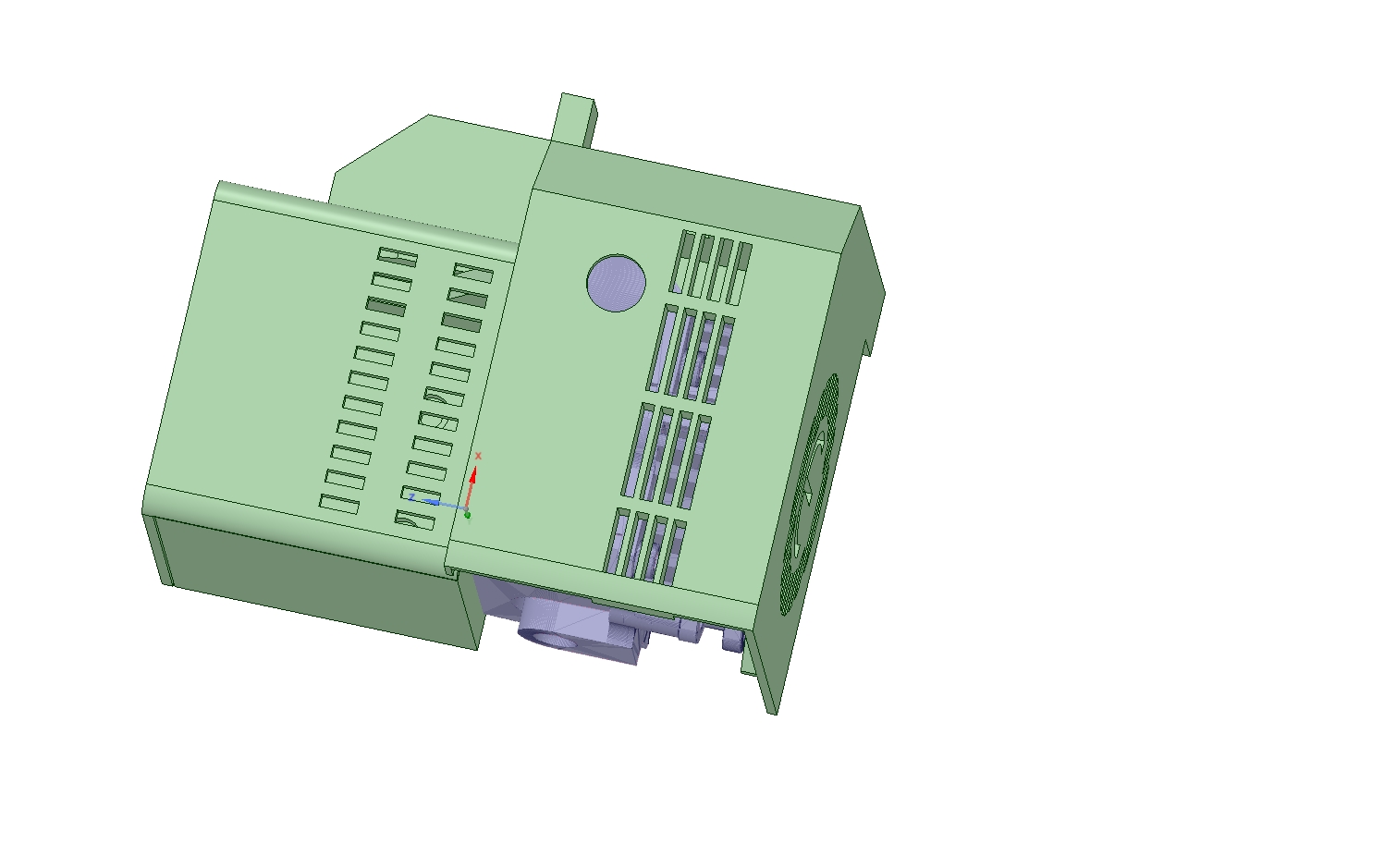

.....No a protože nemám rád trčící kabeláž, tak jsem včera večer v rychlosti navrhl a vytiskl kapotáž extruderu a kabely schoval.
No a firmware jsem upravil pro grafický displej. Přeci jen se v tom grafickém lépe orientuje.
Přílohy
Výsledek kapotáže
Návrh 2
Návrh 1
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » úte 25. pro 2018 16:57:51

Tak jsem si udělal k vánocům radost a koupil jsem si licenci programu Simplify 3D. Musím konstatovat že se jedná o super program. Jednak když vlastníte nějakou prodávanou tiskárnu tak ji najdete už v seznamu(je jich tam dost),
nebo si vytvoříte vlastní profil jako jsem to udělal já pro moji poslední vyrobenou tiskárnu a pak ladíte. Vše je perfektně přehledné a jsou tam funkce, které budete těžko hledat na běžných slicerech.

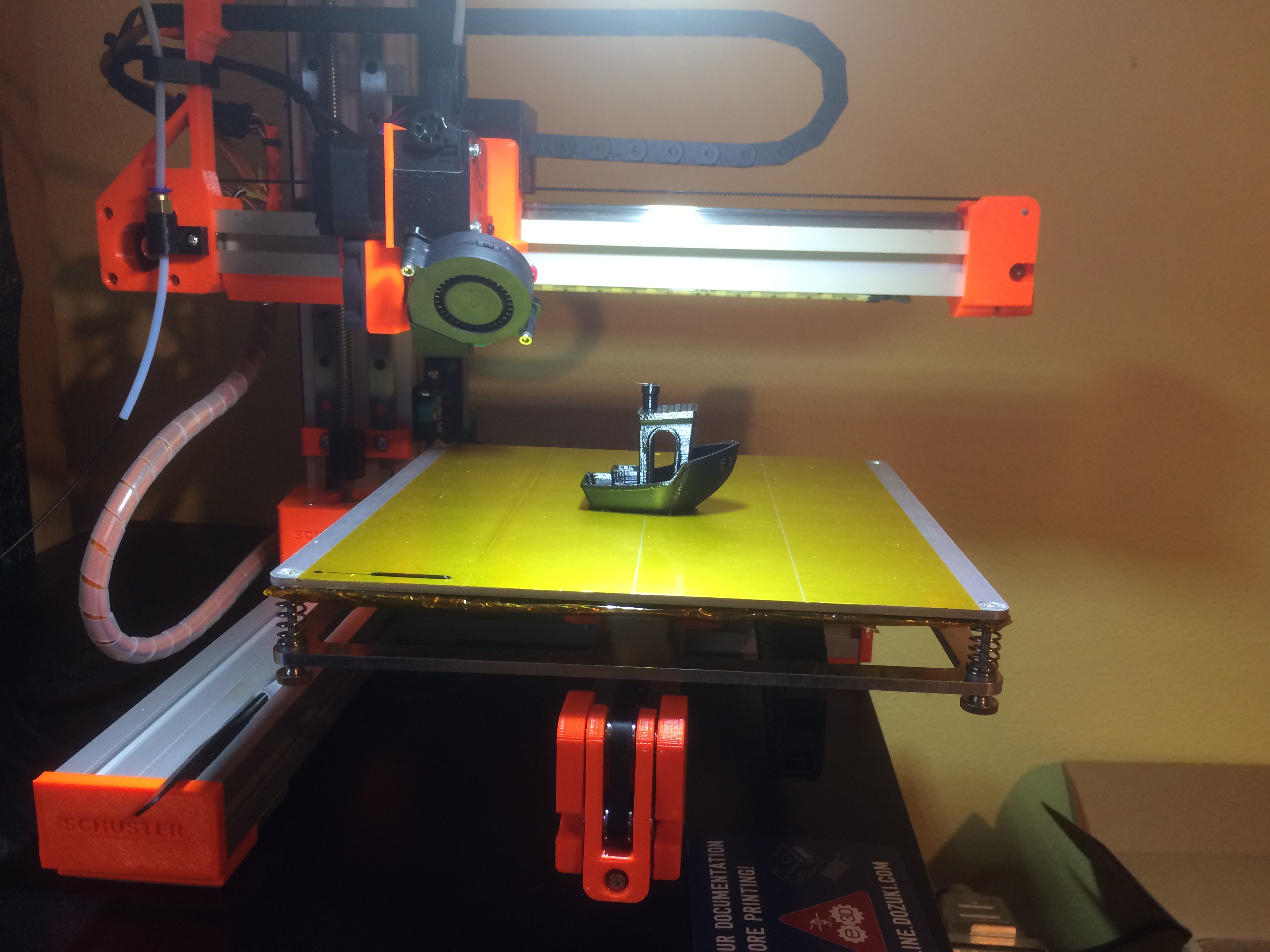

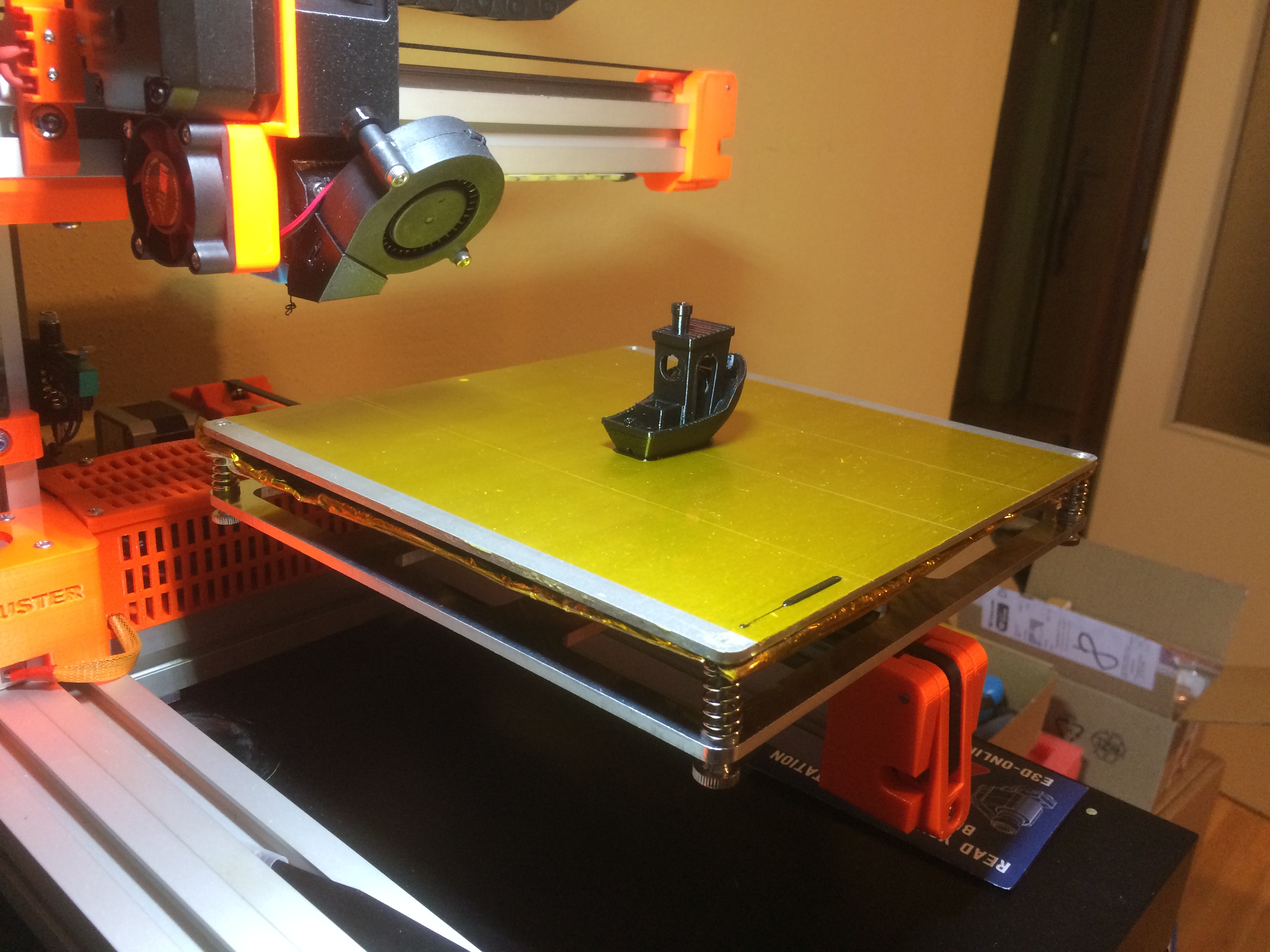

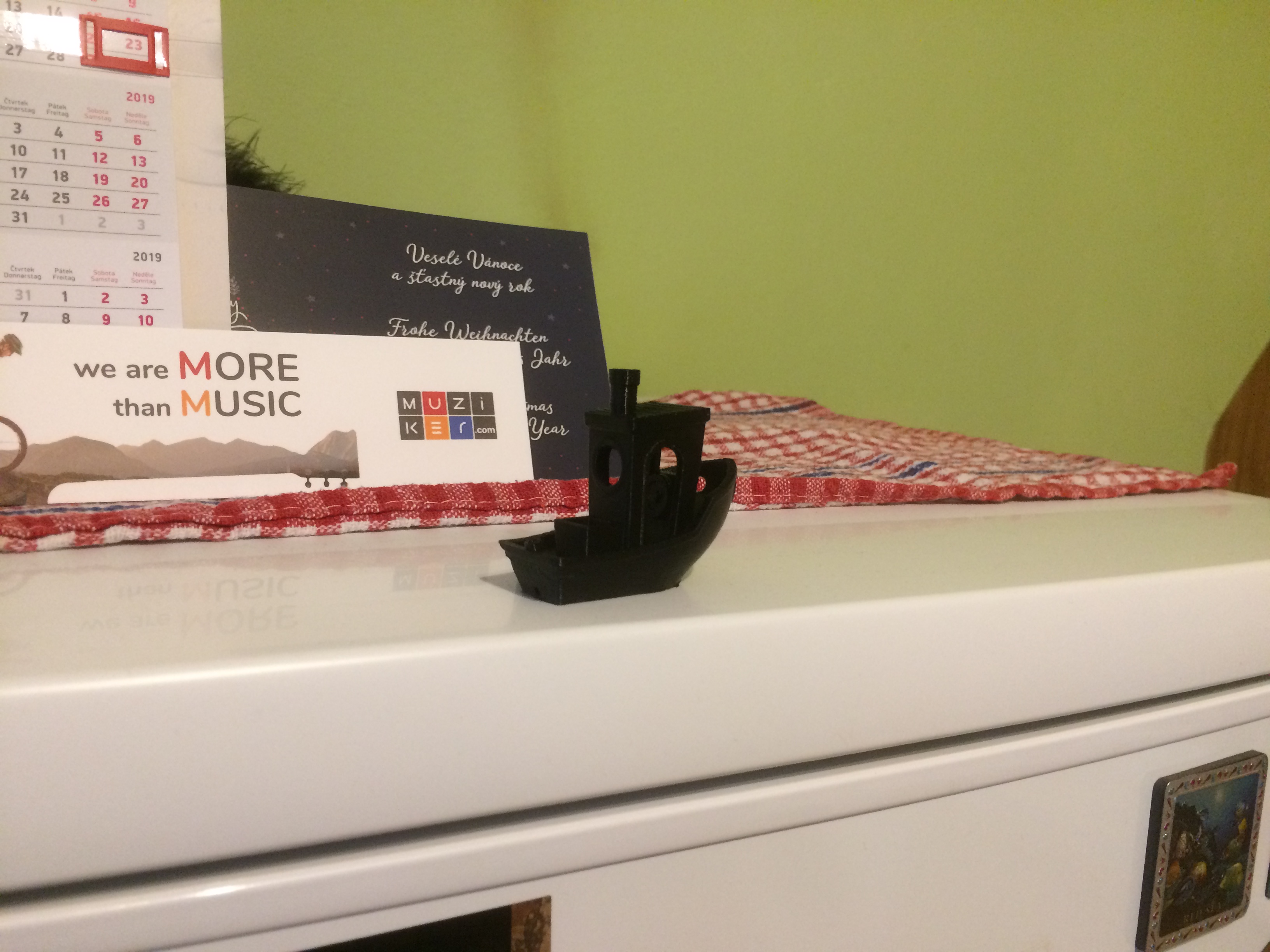

Já jsem třeba zápasil s taháním vláken při tisku PET-G, no a nastavení v S3D trvalo několik minut a výsledek jde okamžitě vidět na foto loďky. Nic neteče, žádné žmolky a vlákna. Prostě nelituji peněz za koupi.
Přílohy
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » úte 25. pro 2018 20:11:23

Tady ukázka při tisku. Tak stěny hladké, ani jedna pavučinka, tak takhle se mi líbí tisknout PET. :)
S3D je prostě super.....
Přílohy

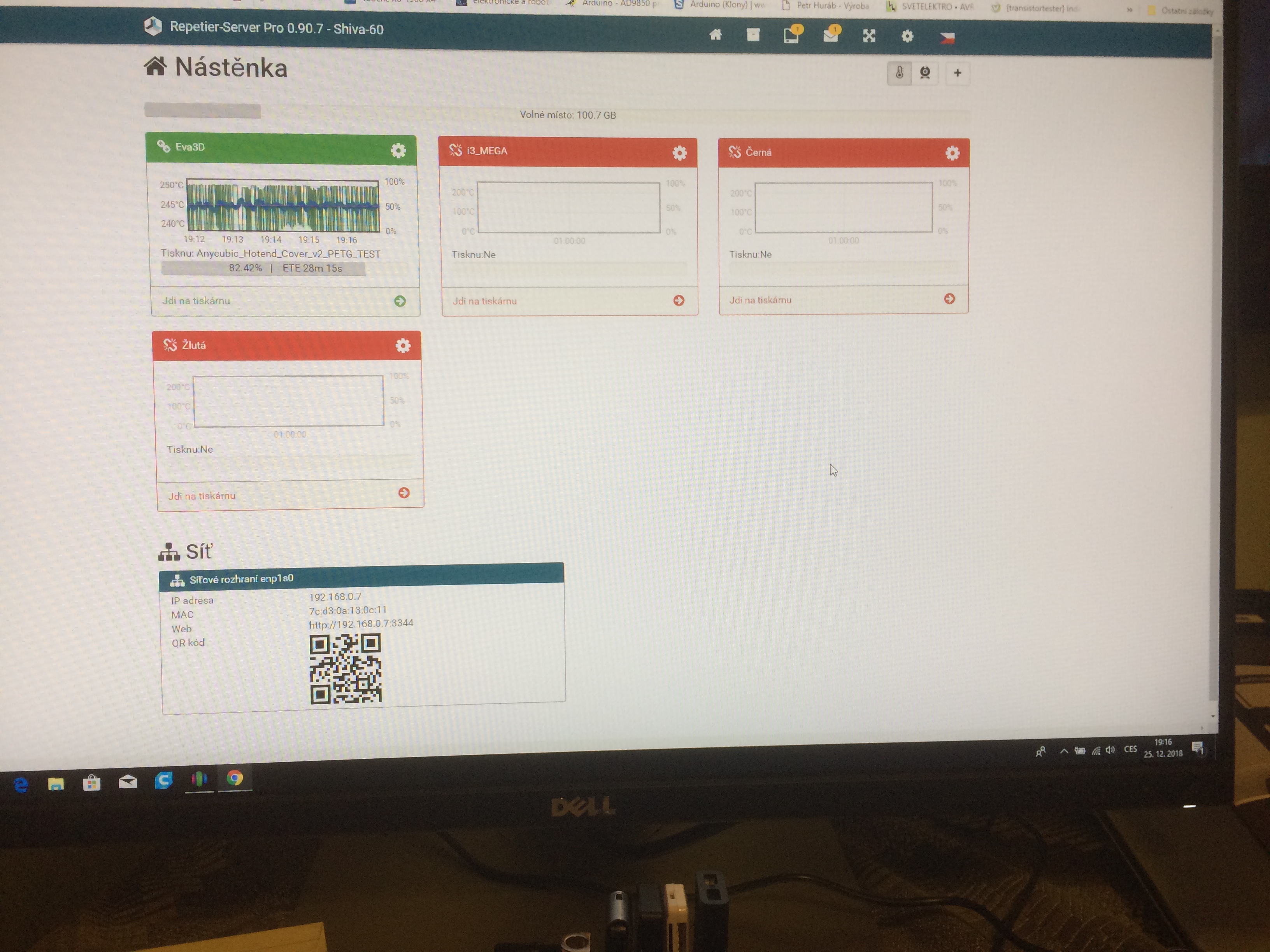

....jinak server se hezky zaplňuje
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod Sakul » úte 25. pro 2018 21:35:13

Nedávno jsem to taky pořídil, ale ještě jsem to nestihl pořádně otestovat. Jediný co jsem testoval bylo propojení S3D a Repetier serveru, abych nemusel nějak šachovat s uploadem g-code. Takže to že to podporuje přímo upload na server je bomba.
S těma pavučinama na PETg mám také problém, takže mě to asi donutí rychle otestovat.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1056
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Stavba moji 3D tiskárny

Příspěvekod pepopepo » stř 26. pro 2018 15:19:49

Priložím svoje nastavenie Petg možno pomôže
Přílohy
Nastavenie tiskarny Petg.ini
(6.57 KiB) 74 krát
Nastavenie filanmentu Petg.ini
(6.57 KiB) 72 krát
Nastavenie tisku Petg.ini
(6.57 KiB) 66 krát
Uživatelský avatar
pepopepo
Začátečník
Začátečník

Příspěvky: 42
Registrován: úte 30. kvě 2017 21:47:54
Bydliště: Slovensko Bratislava okolie

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » pon 22. dub 2019 19:48:58

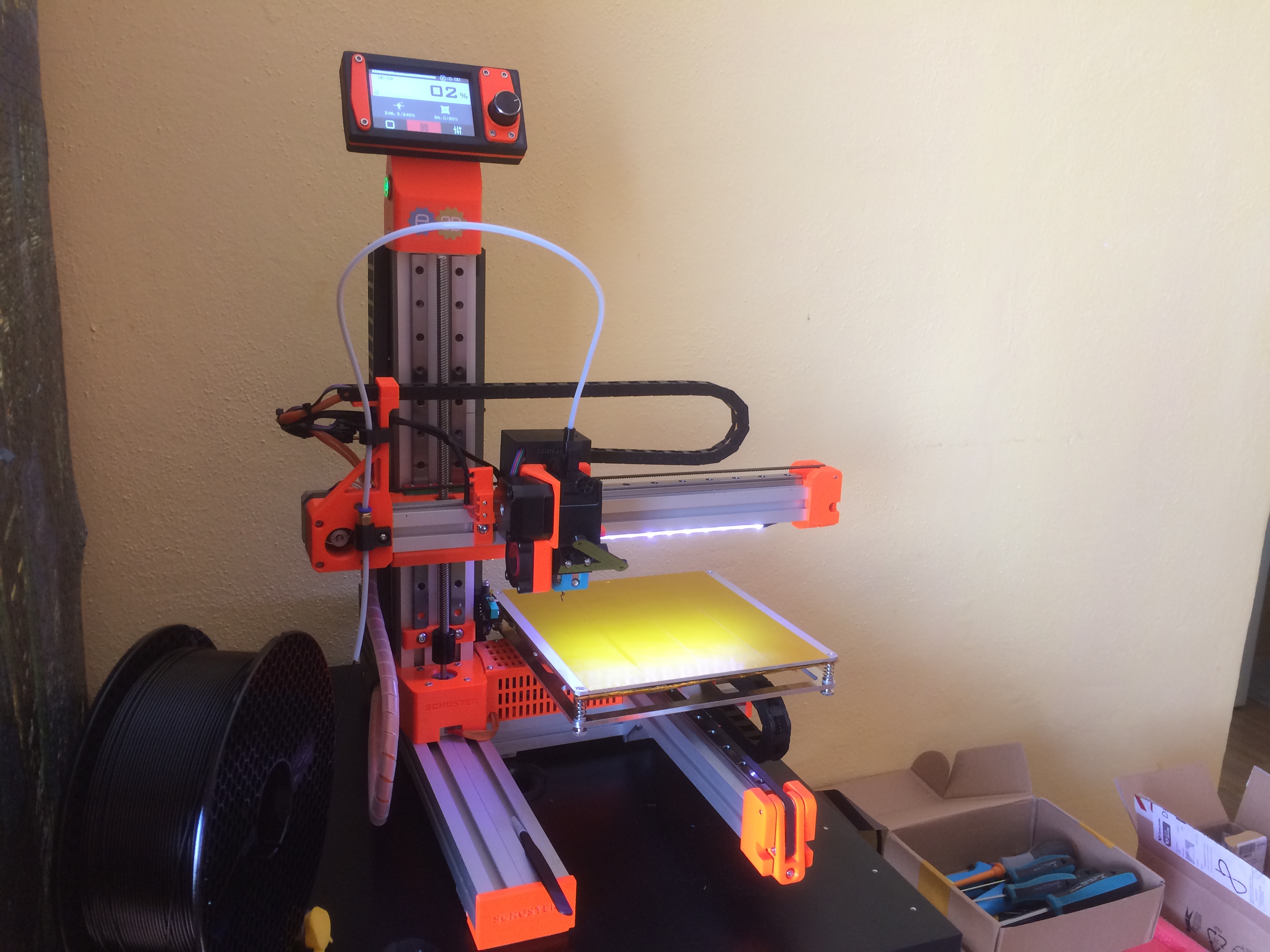

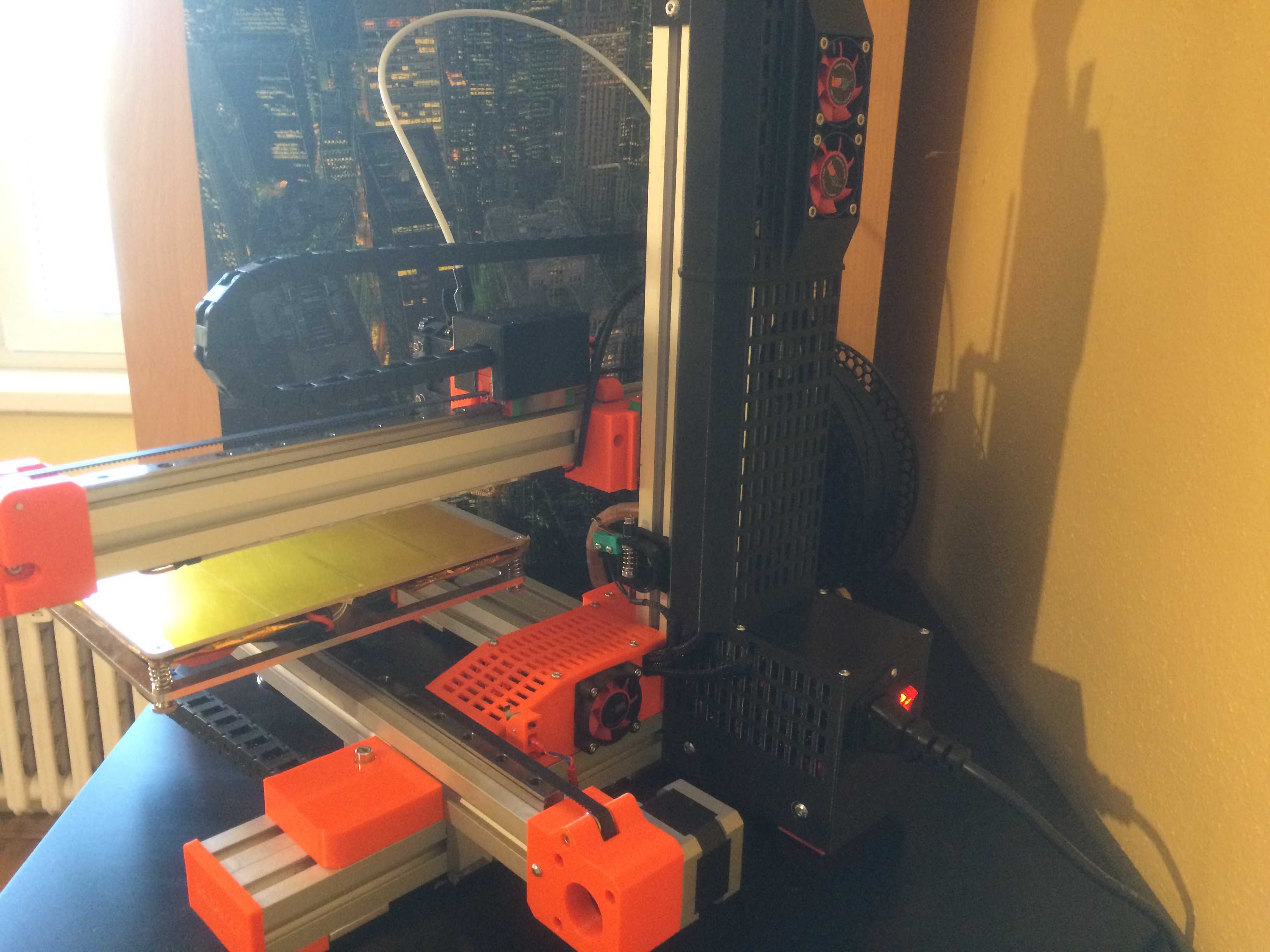

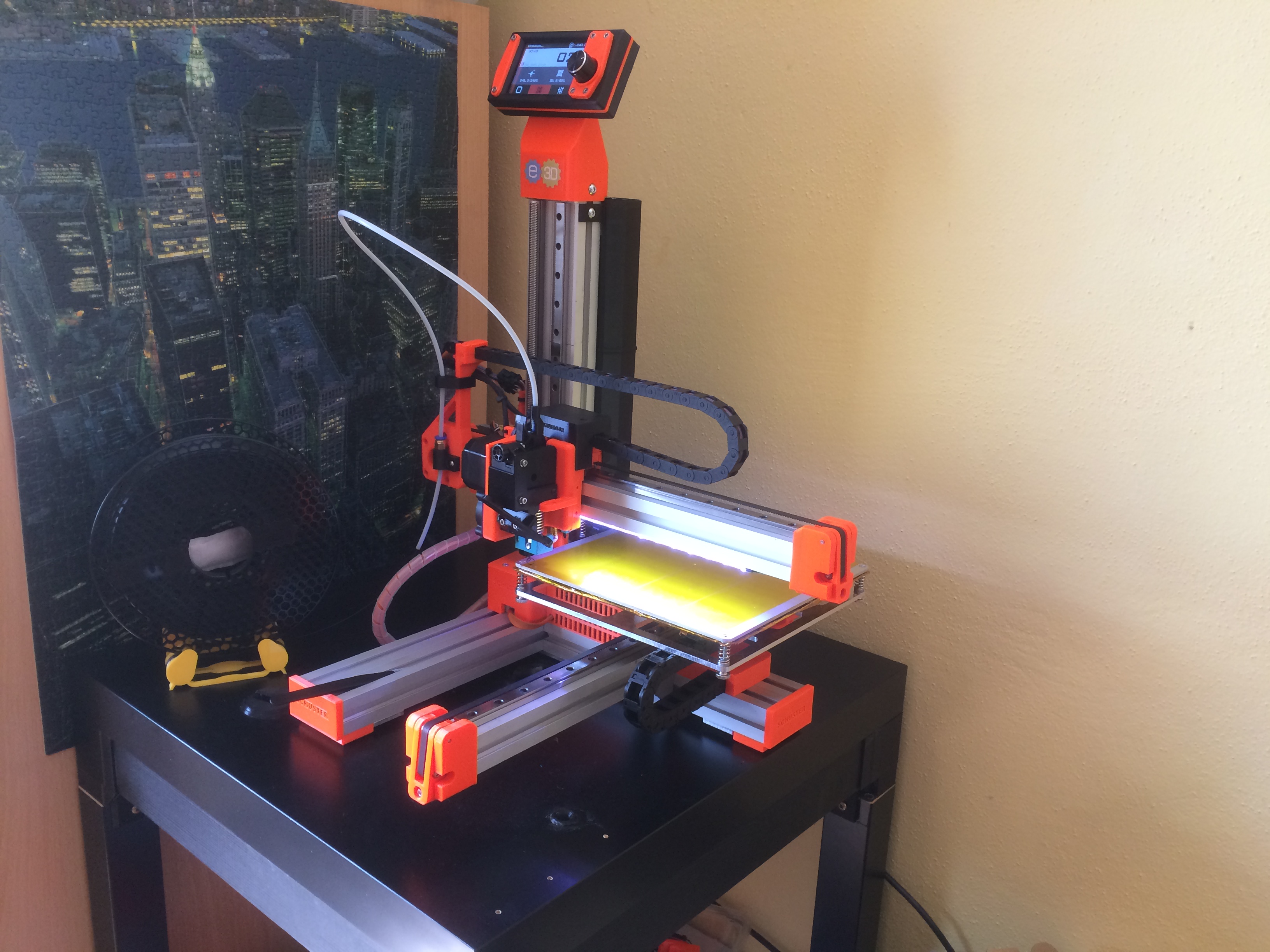

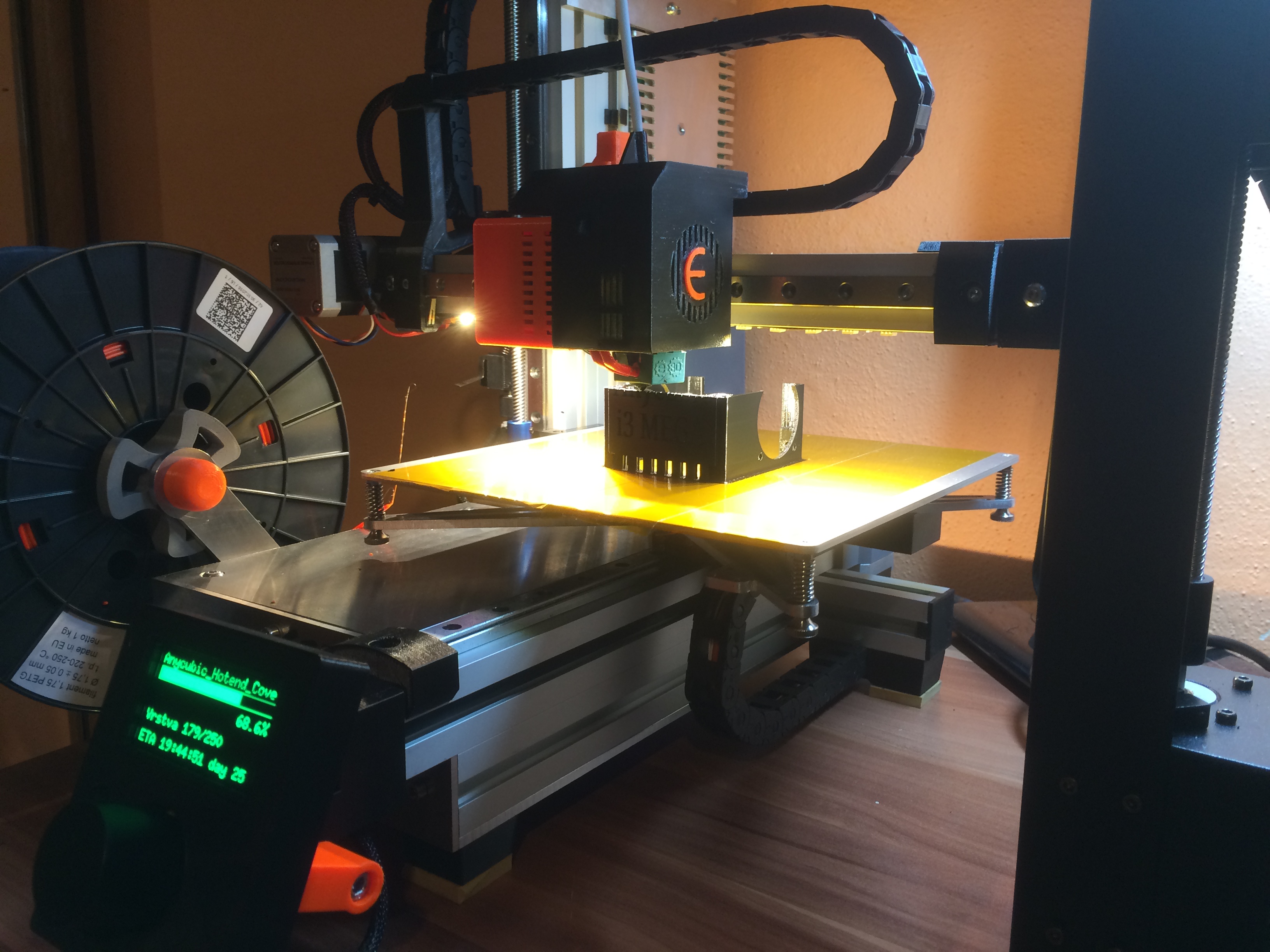

Tak tady je další rychlo-stavba tiskárny z přebytků, kterých mám pořád dost. Tiskárna byla postavená zhruba za týden i s návrhem. Kromě zdroje 24V 360W "slim" jsem měl všechno doma. Válela se mi doma i deska Lerdge-X, kterou jsem koupil asi před půl rokem, tak jsem ji osadil drivery TMC2208 a osadil do tiskárny. Nastavení desky se dá velice lehce nastavit buď přímo v menu nebo přes webový prohlížeč. Je výhoda že se dá ladit téměř za chodu bez otravného nahrávání přes PC. Jinak konstrukce je ze zbytků profilů 30x30 zpevněná výztuhami ze 4mm duralu, které jsem si frézoval na moji CNC frézce včetně stolku pod HB. konstrukce je opravdu bytelná. Jsou tam použité i origo rohové duralové výztuže. Vše jsem měl v přebytcích, protože neobjednávám přesně na kusy ale vždy něco navíc no a pak se to hodí. Extruder je nějaká Čína, kopie E3D, ale je to nějaká upravená verze a je celkem bytelný. Hotend je originál E3D V6. Tiskárna je velice tichá jenom jde slyšet ventilátor zdroje a ten se chystám vyměnit. Jinak ventilátory co jsou osazené po tiskárně jsou nějaké Airen RedWings a jsou perfektně tiché, skoro jako Noctua, ale podstaně levnější. Ještě chybí ventilátor ofuku, nemám na 24V, ale nějak to nehrotím, protože na PETg ofuk nepoužívám a tiskne se perfektně.Všechny díly jsou tištěné z PETg, nic jiného už na tiskárny a ne jen na ně nepoužívám. Na smradlavý ABS už jsem zanevřel a PLA na stavbu tiskáren nepatří !!! Z PLA tisknu opravdu jen ptákoviny. Momentálně jsem nakoupil PETg Prusament a je to bomba, opravdu super !!
No a to je asi v rychlosti všechno. :D
Přílohy
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod Aznoh » pon 22. dub 2019 20:43:51

To je super stroj. Dobrá modernizace. Na kolik Kč by přišla individuální stavba.?
Uživatelský avatar
Aznoh
Chcíplotina
Chcíplotina

Příspěvky: 27
Věk: 43
Registrován: stř 16. led 2019 23:01:30
Bydliště: Častolky

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » pon 22. dub 2019 21:43:38

No přesně nevím, nějak bych to musel sesumírovat. Všechno se dá koupit, krom dílů co si frézuji. Nejdražší je asi ten hotend E3D, ale dalo by se to nahradit taky nějakou Čínou. Deska by se dala asi taky požít nějaká jiná...Je to spíš takový test 32Bit desky. Myslím, že deskám Ramps už odzvonilo. Dneska už bych šel asi je do desek např. typu BIGTREETECH SKR V1.3, které jsou za perfekní cenu.
Tu tiskárnu jsem postavil opravdu jen z přebytků jen tak pro radost. Nejhorší je něco sesumírovat a nechtělo se mi jít tradiční cestou ale něco jiného než kopírují ostatní.

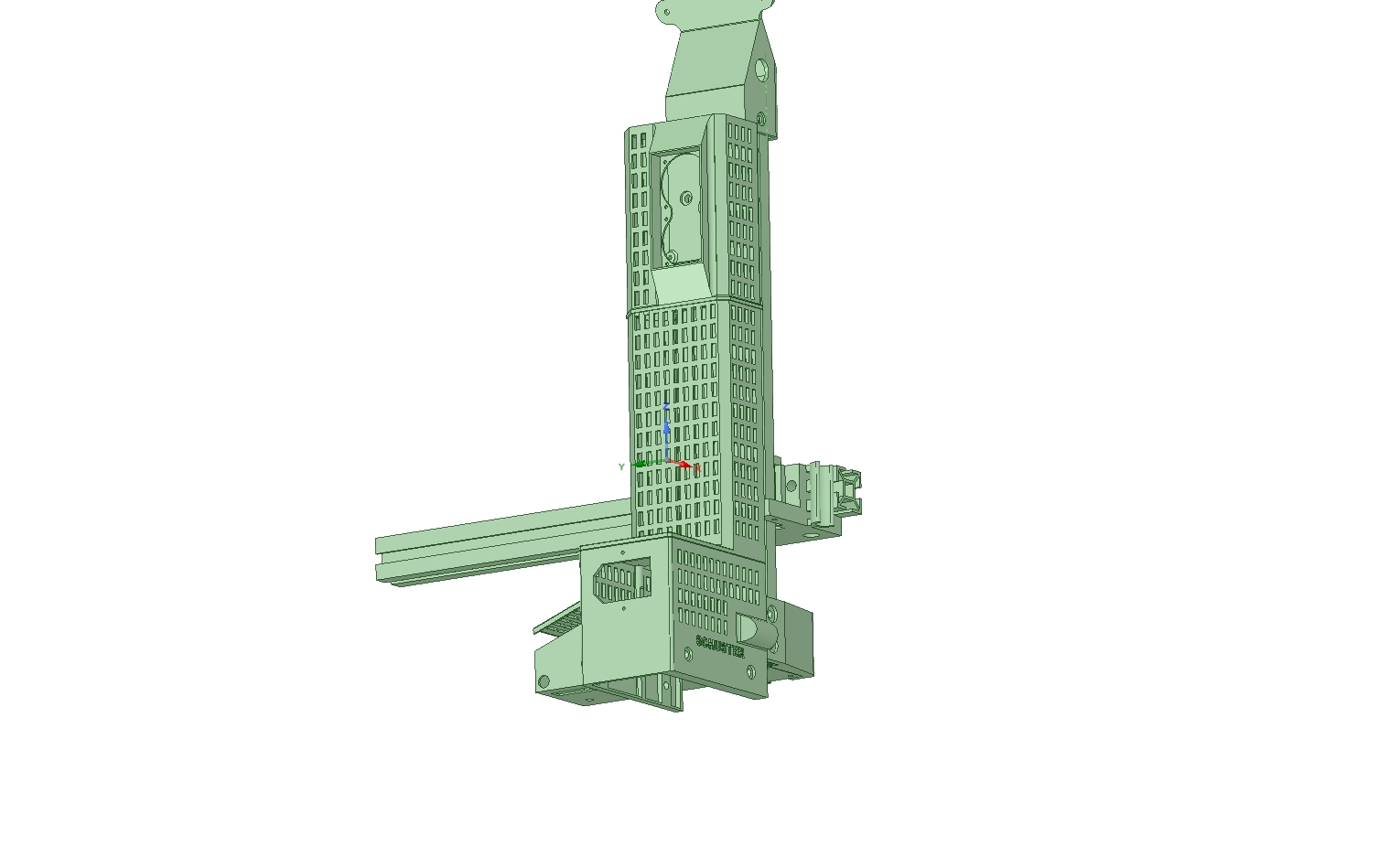

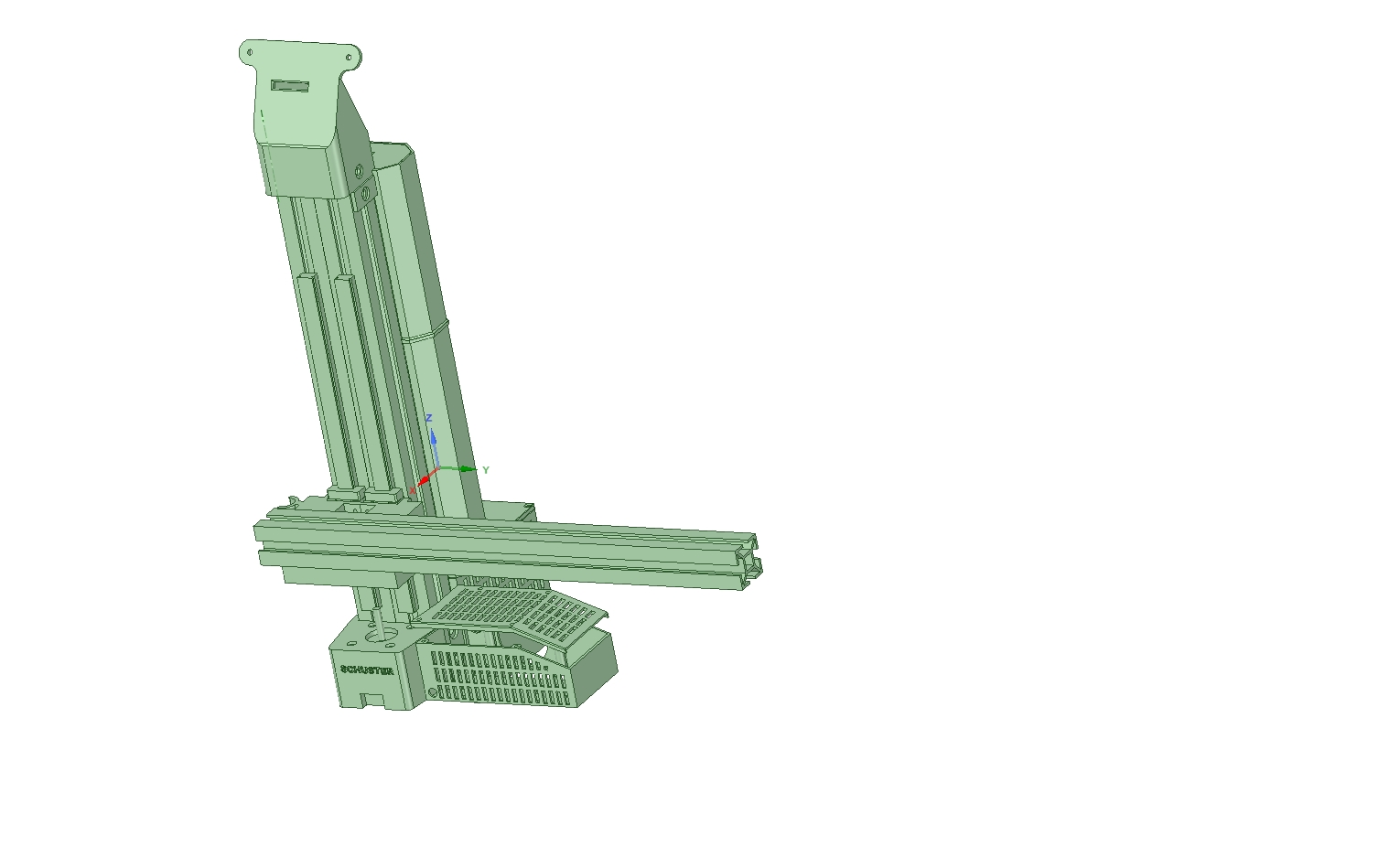

Dva dny strávím jen malováním dílů, no a pak už to jde samo :D
Všechno maluji v DSM
Přílohy
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod Aznoh » úte 23. dub 2019 18:59:37

Co je prosím tě za SW s názvem DSM.

Jak velkou plochu k použití při tisku máš na tvém tiskovém stroji? Nějak jsem to nezaregistroval v rozměrech.
Jinak je to pěkná a zvláštní stavba. Už proběhl zkušební tisk?
Uživatelský avatar
Aznoh
Chcíplotina
Chcíplotina

Příspěvky: 27
Věk: 43
Registrován: stř 16. led 2019 23:01:30
Bydliště: Častolky

Re: Stavba moji 3D tiskárny

Příspěvekod Sakul » úte 23. dub 2019 19:11:30

Aznoh píše:Co je prosím tě za SW s názvem DSM.


DSM je DesignSpark Mechanical výborný to soft na 3D kreslení.

Jinak také se přidávám k pochvale. Vypadá to velice pěkně a je vidět, že jsi se s tím vyhrál.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1056
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » úte 23. dub 2019 20:25:12

Plocha tisku klasika 200 x 200 mm, Z max 250 mm. Tisk teď odlaďuji. Vypadá to dobře, pak hodím nějaké foto jak bude čas. Dnes došel ventilátor ofuku 24V, tak ještě namontuji.
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » stř 24. dub 2019 20:01:34

Tady je tisk PETg Prusament, teplota 245/85, rychlost default 60 mm/s. Na těch fotkách je to blbě vidět, ale je to paráda.
Přílohy
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod Aznoh » čtv 25. dub 2019 20:07:41

Bylo by super to vidět v akci. Nemáš kolego krátké video z průběhu tisku abychom viděly pohyb ramen tiskárny?
Uživatelský avatar
Aznoh
Chcíplotina
Chcíplotina

Příspěvky: 27
Věk: 43
Registrován: stř 16. led 2019 23:01:30
Bydliště: Častolky

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » čtv 25. dub 2019 21:37:01

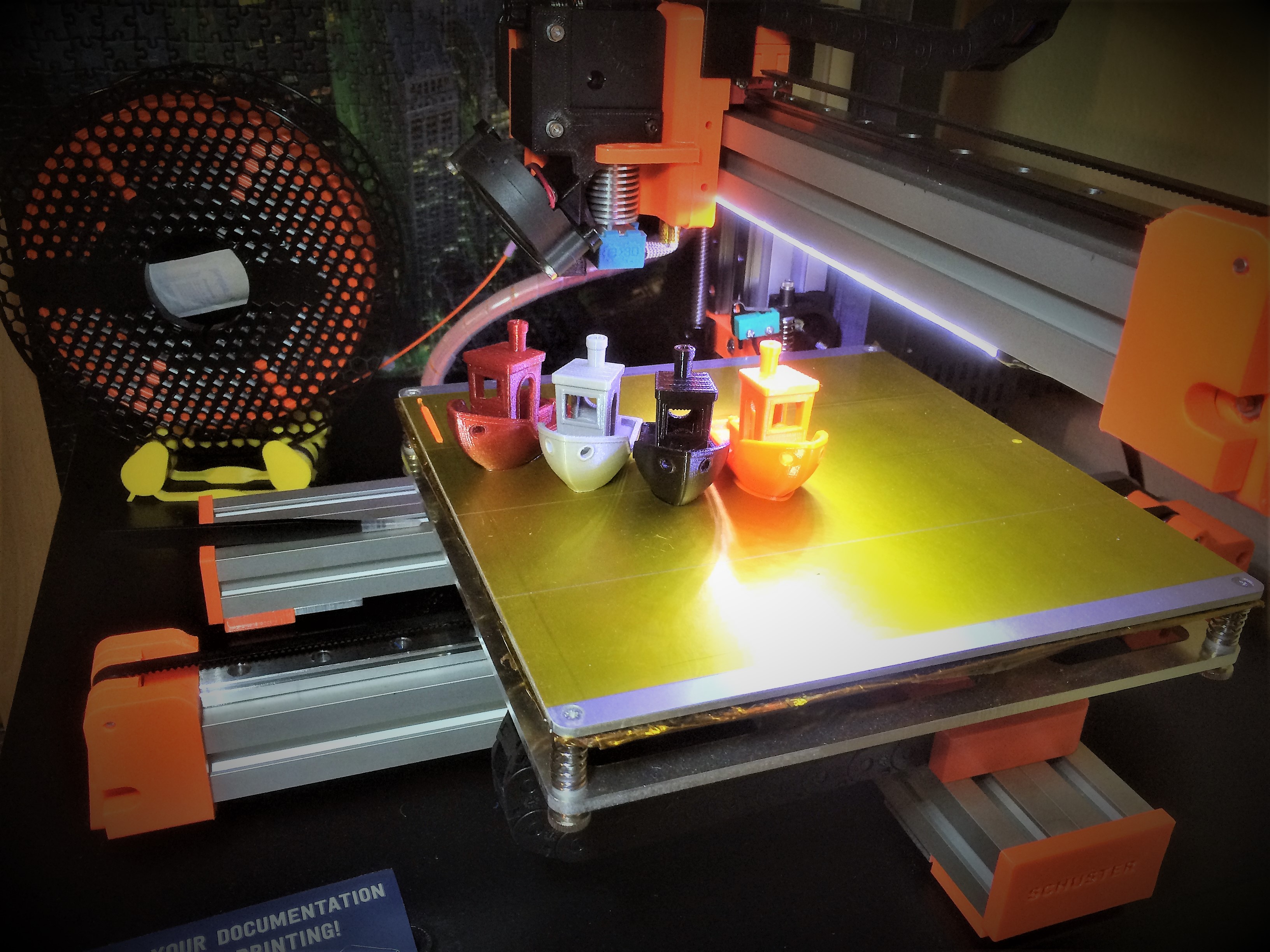

Jak bude čas, hned natočím. Tady jsem dnes narychlo vytiskl další koupené barvy PETg Prusament. Spokojenost.
Přílohy
Ještě jeden pokus...
škoda, že to jde tak blbě fotit...
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » ned 28. dub 2019 7:23:13

Tady je v rychlosti natočené video, ale v hrozné kvalitě, jak bude čas, udělám lepší a hlavně za denního světla. https://youtu.be/WTUEex2eoo8
Jde tam vidět na větráčku jak pěkně oblbuje PWM regulace osvětlení. Na té desce Lerdge si můžete plynule regulovat intenzitu osvětlení 0-100%.

Ještě jsem přidal foto zajímavé testovací kostičky, kde písmena jsou vylezlé o 3mm. Jak vidíte, neměl jsem s tím problém.
Přílohy
Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod Aznoh » úte 05. lis 2019 12:24:56

Čtu vlákno a našel jsem zmínku o domeček sc8uu pro lineární ložiska. Mohu poprosit o rozměry toho domečku?
Uživatelský avatar
Aznoh
Chcíplotina
Chcíplotina

Příspěvky: 27
Věk: 43
Registrován: stř 16. led 2019 23:01:30
Bydliště: Častolky

Re: Stavba moji 3D tiskárny

Příspěvekod schusterj » úte 05. lis 2019 16:34:32

Uživatelský avatar
schusterj
Pokročilý
Pokročilý

Příspěvky: 97
Registrován: pon 04. pro 2017 21:39:37

Re: Stavba moji 3D tiskárny

Příspěvekod Aznoh » úte 05. lis 2019 17:37:59

Děkuji za odkaz na ložisko. Honza
Uživatelský avatar
Aznoh
Chcíplotina
Chcíplotina

Příspěvky: 27
Věk: 43
Registrován: stř 16. led 2019 23:01:30
Bydliště: Častolky
