LED páskový zobrazovač SMD (EA)

Příspěvekod Sakul » úte 19. kvě 2020 16:29:32

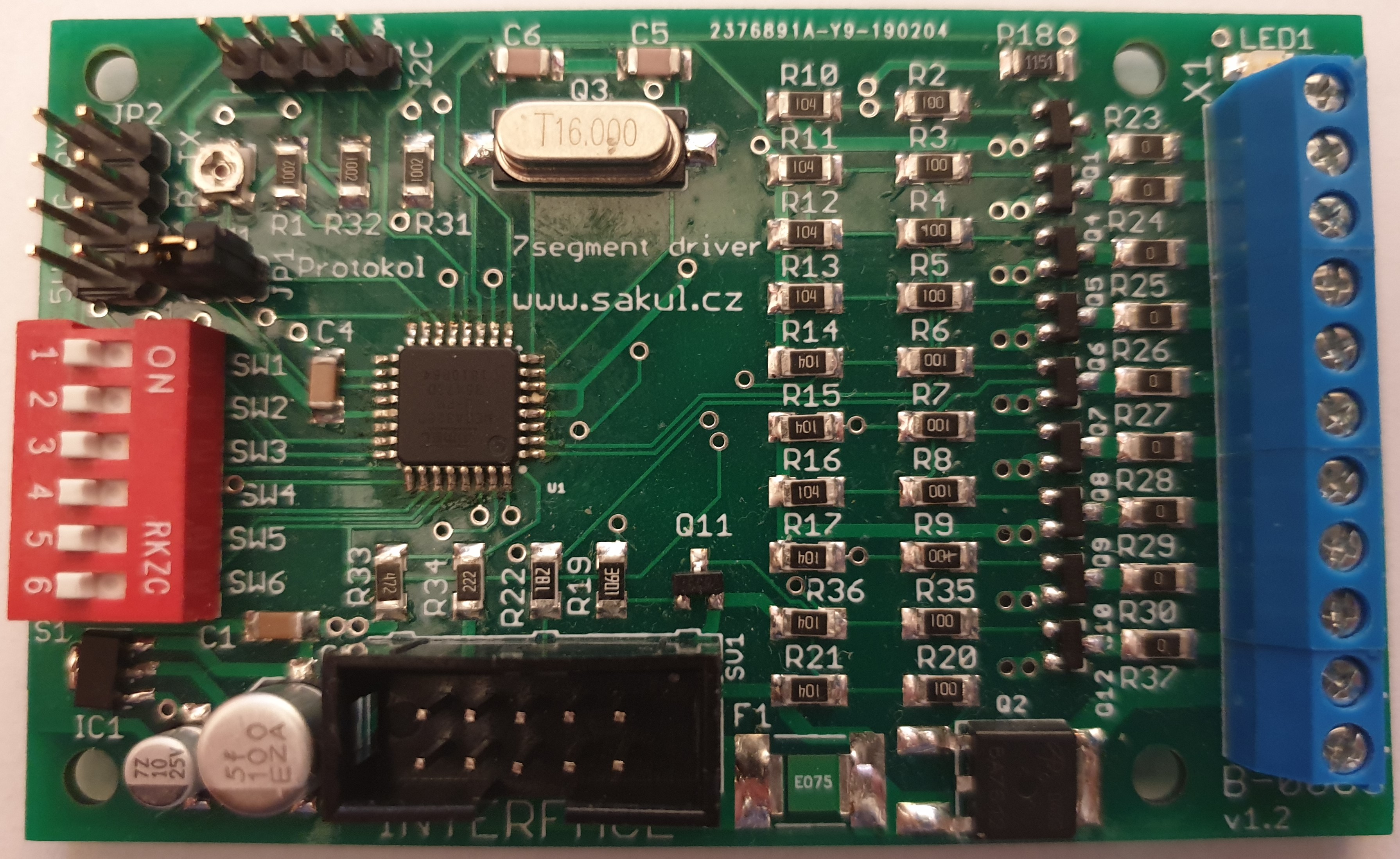

Zobrazovač uvod foto.jpg


Tento modul zobrazovače volně navazuje na předchozí verzi (B-0072). Došlo jen k drobným optimalizacím. Byla změněna PTP pojistka za větší pouzdro, aby bylo možné použít pojistky na větší proud 2A. Dále byl upraven ISP konektor (JP2) pro připojení programátoru. Tento konektor obsahuje i přímo komunikační linku UART pro pohodlné nahrání programu nebo následnou konfiguraci pomocí AT příkazů. Dále bylo provedeno několik spíše kosmetických změn, jako je například přesunutí některých komponent, lepší popisky a tak dále.

Stavebnice tohoto zobrazovače je dostupná ZDE.

Kompletní článek, elektronická dokumentace, fotky a v neposlední řadě plná verze firmware jsou dostupné na mém Patreonu: https://www.patreon.com/posts/37293371

Takže neváhejte a připojte se mezi mé Patrony a získejte přednostně přístup k nejnovějším konstrukcím a bonusům.
Přílohy
7seg zobrazovač SMD B-0083 (EA) - 2020.05.19.pdf
Dokumentace
(824.4 KiB) 4 krát
