Návrh a konstrukce termostatu pro ventilátor

Příspěvekod schusterj » ned 22. lis 2020 14:27:13

Protože jsem potřeboval odvětrávat box pro CNC frézku, navrhl jsem si jednoduchý termostat s oled displejem SSD1306 a pouze dvěma tlačítky na nastavení teploty.
Byl použit mikrokontroler ATMEGA328P v SMD verzi. Navrhnul jsem jednoduchou DPS, dvouvrstvou. Nechal vyrobit v Číně, tak jako obvykle. https://jlcpcb.com/?gclid=CjwKCAiAtej9B ... 3oQAvD_BwE
Za týden byly desky doma a tak jsem mohl pokračovat. Návrh krabičky a zkouška. Vše funguje jak má. Součástky jsou ze šuplíkových zásob a konstrukce by se dala ještě zmenšit či vylepšit (PWM regulace atd..)
Mě však tato konstrukce vyhovuje.
Jako čidlo teploty jsem použil DHT11-to co jsem měl doma. To platí i pro relé a ostatní součástky, které mám běžně doma.
Program se nahrává přes ISP konektor.
Tady je kraťoučké video: https://youtu.be/bOAZrxISueg
Mám k dispozici Gerber soubory DPS, HEX do mikrokontroleru, rozpis součástek, STL krabičky. Zdrojový kód s prominutím neposkytuji.

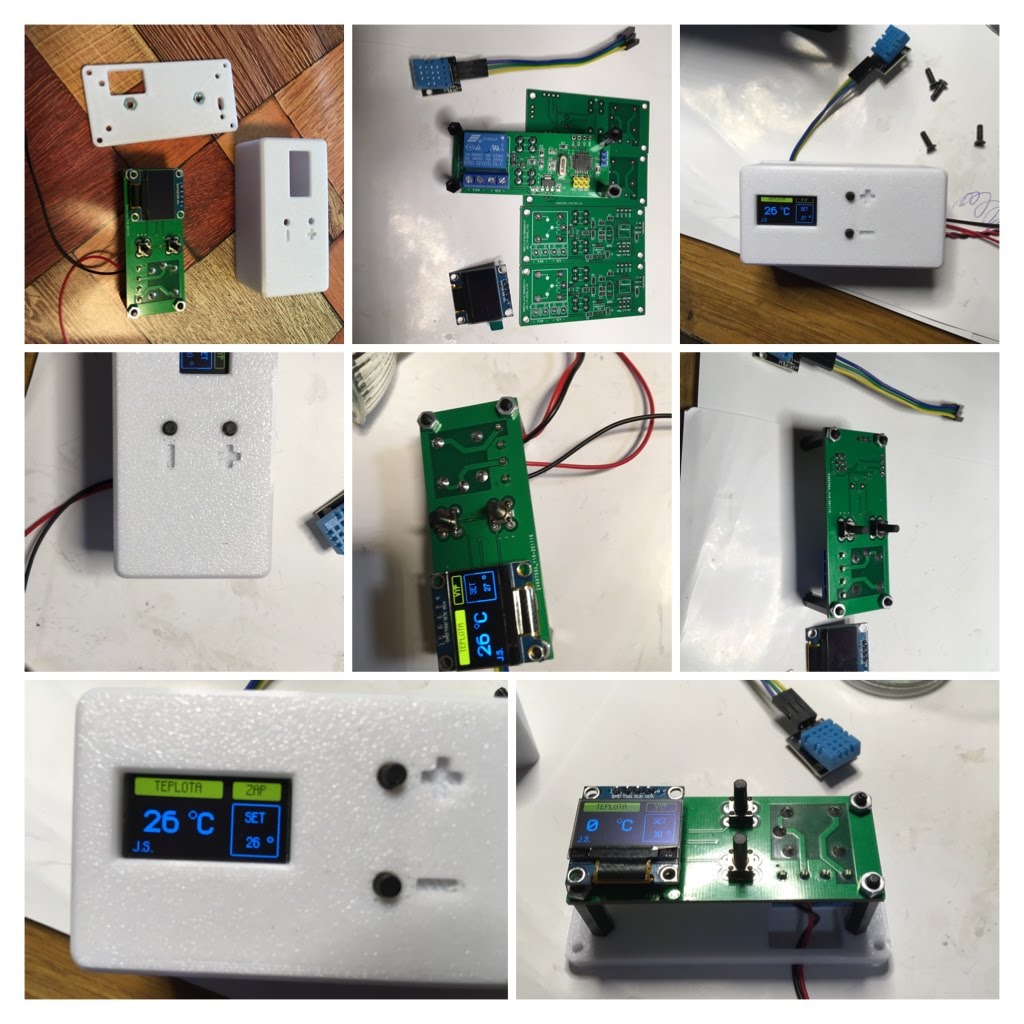

A nějaké foto:
Přílohy
Uživatelský avatar
schusterj
Profík
Profík

Příspěvky: 154
Registrován: pon 04. pro 2017 21:39:37

Re: Návrh a konstrukce termostatu pro ventilátor

Příspěvekod Sakul » pon 23. lis 2020 20:33:31

Pěkná konstrukce. Hlavně je super, že je to dotažené včetně krabičky. Na tom moje konstrukce občas váznou, ale co mám 3D tiskárnu a povedlo se mi z Eaglu vyexportovat DXF soubor a dostat ho do DSM, už je to jiná a návrh krabiček jde prakticky sám.

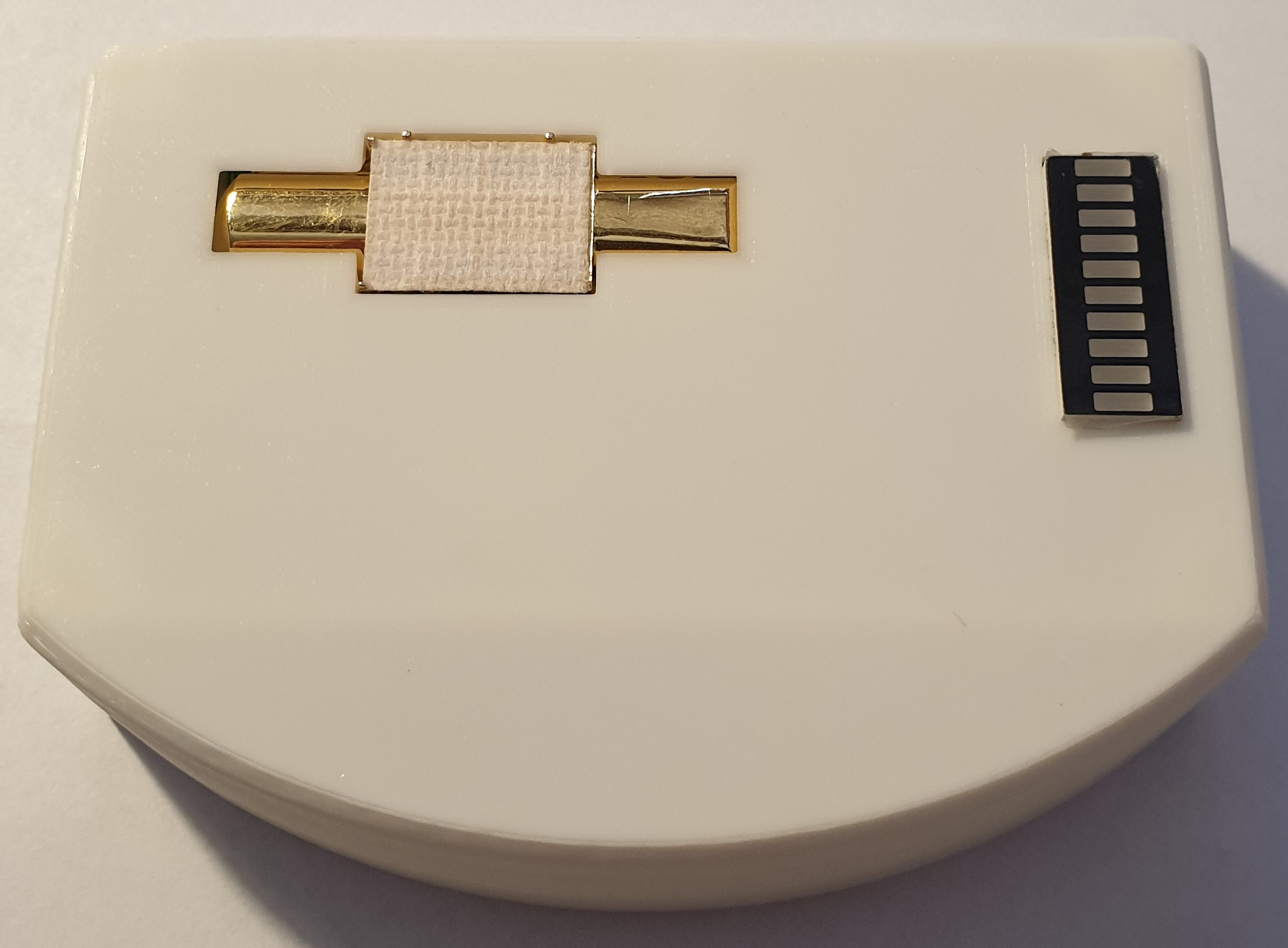

Zrovna připravuji na zveřejnění měřič CO2, taktéž v tištěné krabičce. A když vidím ten malý displej mám sto chutí to trochu poladit a dát ho tam taky. Předpokládám, že je to nějaký tem malý OLED na I2C. Nějaké by se mi tu měly i válet. Jen mám celkem strach z toho že se bude vypalovat jako ty co jsem použil do panelu k 3D tiskárně. Ty se vypalujou celkem brutálně.
Takže máš nějakou zkušenost z dlouhodobějšího provozu těchto displejů?
Přílohy
2019-03-29 09.56.52.jpg
2019-03-29 09.51.54.jpg
2019-03-28 10.23.33.jpg
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
Patreon: https://www.patreon.com/sakul
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1325
Věk: 40
Registrován: úte 30. bře 2010 18:13:08

Re: Návrh a konstrukce termostatu pro ventilátor

Příspěvekod schusterj » úte 24. lis 2020 22:20:41

Ano, je to I2C OLED. V práci jsem dělal dálkovou zprávu na ovládání po síti zap/vyp odsávání a tam bylo použito několik těchto malých OLED-modré a zelené ( zobrazují IP adresu, čas, stav signálu). No a musím přiznat že po cca 1,5 roku, kdy to jede nepřetržitě 24hodin, jde už vypálení vidět. Asi záleží jak dlouho to jede. Já je použil, protože ji mám několik doma a potřebuju ty moje zásoby nějak využít.
Jo a jinak taky pěkná práce. DSM je super, nedám na něj dopustit.
Přílohy

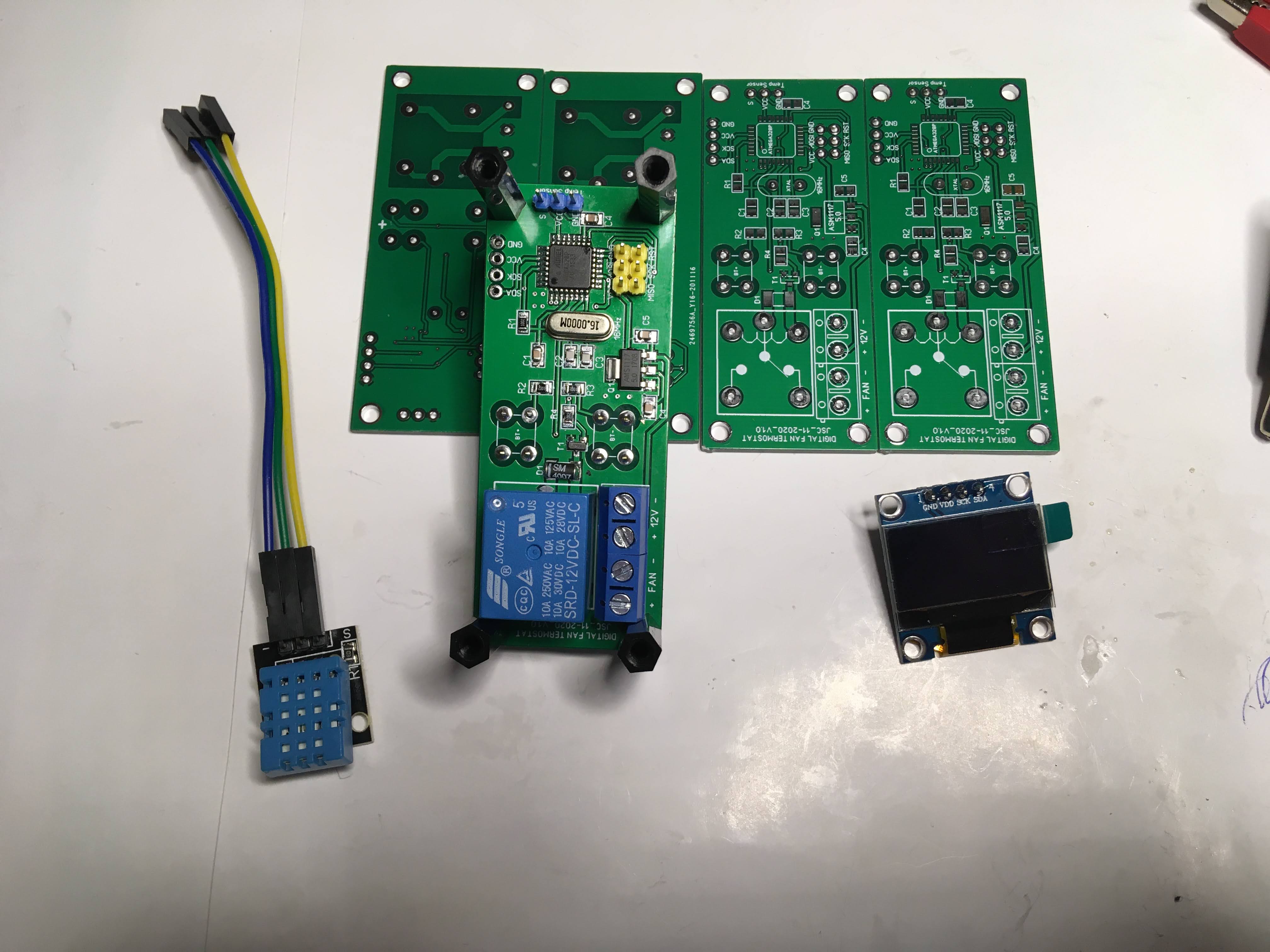

Tady je jedna detailnější fotka
Uživatelský avatar
schusterj
Profík
Profík

Příspěvky: 154
Registrován: pon 04. pro 2017 21:39:37

Re: Návrh a konstrukce termostatu pro ventilátor

Příspěvekod Sakul » stř 25. lis 2020 11:28:58

Asi to teda taky testnu. Pár se mi jich tu válí. Je pravda, že tyto displeje ukazují perfektně, ale nic není zcela dokonalé. Tak uvidím.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
Patreon: https://www.patreon.com/sakul
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1325
Věk: 40
Registrován: úte 30. bře 2010 18:13:08
