Stopky v4.1 (EA)

[Sakul]

A je to tady přátelé. Máme konečně novou variantu stopek nejen pro hasiče!



Nějaké to info z vývoje najdete v tomto tématu.

Dostupné komponenty (stavebnice) najdete ZDE.

Kompletní článek včetně veškeré dokumentace a firmware již nyní na mém Patreonu: https://www.patreon.com/posts/36130119

Takže pokud si tuto konstrukci chcete postavit, neváhejte a získejte ji již nyní.

[alesak]

Dobrý den, už se těším na zveřejnění a hurá do stavby, slíbil jsem našim hasičům, že přes zimu dám časomíru dohromady, tedy včetně velkého displeje (LED pásky + bezdrátový přenos). Zde prosím ještě otázka, kdybych chtěl více externích bezdrátových displejů (jeden hlavní velký dvouřádkový a dva menší jednořádkové na terče) je možnost na jeden vysílač 433MHz přiřadit více přijímačů a na displeji (pod terči) určit jaký má zobrazovat čas. Děkuji za info.

[Sakul]

Zde prosím ještě otázka, kdybych chtěl více externích bezdrátových displejů (jeden hlavní velký dvouřádkový a dva menší jednořádkové na terče) je možnost na jeden vysílač 433MHz přiřadit více přijímačů a na displeji (pod terči) určit jaký má zobrazovat čas. Děkuji za info.

Bezdrátové moduly v pásmu 433MHz (HC-11/12) podporují transparentní přenos. To znamená, že jeden vysílač (stopky) může vysílat data do libovolného počtu displejů.
Zároveň, to jaký čas se na daném displeji zobrazuje (pokud je jednořádkový) záleží na navolených adresách daného displeje. Takže je klidně možné udělat variantu s jednou tabulí, která má 2 řádky a zobrazuje časy obou terčů + na každý terč umístit jednořádkový displej s jeho časem.

[alesak]

Děkuji za info, takhle jsem si to představoval. Velký displej bych chtěl vyrobit z LED pásků, máte prosím nějaký vyzkoušený typ s dobrou vyditelností, případně jakou desku (fólii) před displej, aby to bylo dobře vidět i za slunečného počasí. Chci začít vyrábět displeje a nakoupit potřebné díly, tak abych nemusel zbytečně vymýšlet již vymyšlené a vyzkoušené. Dále mně napadlo zrealizovat i bezdrátový přenos od spínačů na terčích, aby to trenéři měli co nejjednodušší a nemuseli třikrát týdně natahovat dlouhou kabeláž až k terčům, přece jenom to vše dělají ve svém volném čase a každá ušetřená starost je pro ně plus, namáte tento bezdrátový přenos terčů u někoho již realizovaný? Ještě jednou děkuji za ochotu. S pozdravem

[Sakul]

Nejprve tedy k tomu LED pásku: Já osobně se příliš konstrukcí celých tabulí nezabývám, nicméně pár jsem jich již udělal. V principu je to tak, že samozřejmě čím větší je svítivost tím lepší je viditelnost. Například tabuli pro fotbalisty jsem dělal s LED páskem s 240LED/m (velikost číslo 300mm). S tím byli spokojeni. Taktéž jsem dělal jeden panel s LED pásky 120LED/m (velikost čísla 200mm) a to bylo taktéž celkem OK. Menší hustota je pak spíše vhodná do vnitřních prostor. Pro venkovní prostor není vhodné v podstatě nic pod 9W/m.
Nicméně je nutné si pohlídat příkon LED pásku, protože starší drivery používající čip ULN zvládají maximálně 0,5A na jedno číslo. Novější drivery vybavené mosfet tranzistory pak zvládají v pohodě 1-2A.
Jako přední kryt je možno použít nějaké barevné plexi. Samozřejmě v barvě použitých diod. Zde platí, že čím je tmavší, tím je to lepší.

Bezdrátový přenos od terčů: Zde je to již složitější z mnoha důvodů. Tím největším problémem je latence, která se u levných modulů pohybuje v desítkách ms, což pak způsobí chybu měření. Další problém je pokud dojde k sepnutí terčů příliš rychle po sobě nemusí to být zaznamenáno, případně opět s obrovskou latencí. Svého času jsem doporučoval k vyzkoušení moduly od Flajzara, ale ty se ukázaly jako nevhodné. Takže nyní mohu doporučit moduly HC-11 přepnuté v IO režimu. Ale opět upozorňuji, že to nemám v praxi ověřené a ověřovat to nebudu. Takže je to na každém jestli si to vybádá. a podá o tom případně report.
Samozřejmě bezdrátový přenos sebou nese i další problémy, kvůli kterým to nemusí vždy fungovat správně, takže je většinou pro toto použití nedoporučuji.

[alesak]

Děkuji za rychlou odpověď, jdu tedy bádat a v případě úspěchu podám report.

[Sakul]

Kompletní článek včetně veškeré dokumentace již nyní na mém Patreonu: https://www.patreon.com/sakul
Takže pokud si tuto konstrukci chcete postavit, neváhejte a získejte ji již nyní. Časem bude zveřejněna i na mém webu, ale to se neví kdy.

[Sakul]

Důležité upozornění!!!

Rezistor R25 je ve schématu a rozpisce součástek uveden se špatnou hodnotou (10K). Správná hodnota má být v rozsahu 1-1,5K. Viz přiložené foto.

[Sakul]

Dnes byl zveřejněn opravený firmware. Viz následující popis:

Sakul - http://wwww.sakul.cz - SakulRaider@seznam.cz (2020)
Stopky v4.1 - Stopky nejen pro hasiče
Arduino IDE v1.8.13
Firmware: v1.1
Procesor: ATMEGA32U4-AU (Arduino Leonardo)
Deska PCB: B-0090

Použit LCD s podsvícením 2X16 znaků připojený pomocí převodníku na I2C sběrnici.

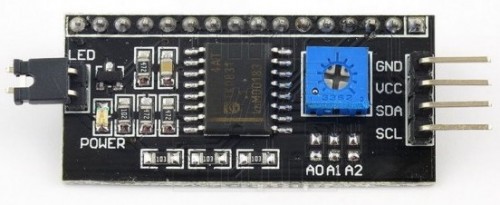

Převodník displeje viz přiložené foto.

Soubor firmware: Stopky_v4.1_firmware_v1.1.hex

Tato verze firmware opravuje problém v režimu 1 (Hasičský útok), kdy se stávalo, že byly shodné oba koncové časy a to i na tisícinu. Tato chyba byla způsobena špatnou optimalizací programu a vyhodnocením. V nové verzi bylo přidáno přerušení na každý vstup, takže čas se uloží okamžitě při inicializaci daného vstupu. Při testech bylo dosaženo rozlišení pod 1,5ms, takže by se již nemělo stát, že se zobrazí shodné časy.

Firmware si můžete ve stopkách aktualizovat pomocí utility ArduinoBuilder-0.8.8, jež je součástí tohoto aktualizačního balíku.
Postup aktualizace firmware najdete zde: https://uloz.to/file/6wgoaXX4MRrE/aktua ... h-v3-5-mp4

V případě, že objevíte ve firmware nějakou další chybu neváhejte mne na ní upozornit. Pokud to bude v mých silách, pokusím se ji opravit.

Tento firmware včetně aktualizační utility je ke stažení na mém Patreonu: https://www.patreon.com/posts/42825730

Za nějaký čas bude zveřejněn i zde.

Ti kdo si ode mne tyto stopky pořídily již hotové mne mohou kontaktovat (výhradně na mail), a já jim pošlu tuto aktualizovanou verzi. Vždy uvádějte název spolku jež obsahoval Váš původní firmware (Vlastník stopek). Pokud tento údaj Vaše stopky neobsahují, musíte si počkat až vyjde aktualizace zde, nebo si ji stáhnout z Patreonu.

[Sakul]

Nová aktualizace firmware v1.3

Aktualizace Stopky v4.1 - Firmware v1.3
Sakul - http://wwww.sakul.cz - SakulRaider@seznam.cz (2021)
Stopky v4.1 - Stopky nejen pro hasiče
Arduino IDE v1.8.13
Firmware: v1.3
Procesor: ATMEGA32U4-AU (Arduino Leonardo)
Deska PCB: B-0090
Použit LCD s podsvícením 2X16 znaků připojený pomocí převodníku na I2C sběrnici.

Převodník displeje viz přiložené foto.

Soubor firmware: Stopky_v4.1_firmware_v1.3.hex

Opravena chyba problikávání nul na velkém displeji po skončení odpočtu přípravy družstva.

Provedena analýza rychlosti reakce stopek na vybavení nějakého vstupu. Na logickém analyzátoru Omega s rozlišením na 1ns bylo zjištěno, že reakční čas je do 1ms, tedy lepší jak je samotné rozlišení stopek. Pokud máte problém se stejnými koncovými časy, zkontrolujte si zapojení Vaší vybavovací části (koncové spínače v terčích) a veškerou kabeláž.

Firmware si můžete ve stopkách aktualizovat pomocí utility ArduinoBuilder-0.8.8, jež je součástí tohoto aktualizačního balíku.

Postup aktualizace firmware najdete zde: https://uloz.to/file/6wgoaXX4MRrE/aktua ... h-v3-5-mp4
V případě, že objevíte ve firmware nějakou další chybu neváhejte mne na ní upozornit. Pokud to bude v mých silách, pokusím se ji opravit.
Kompletní dokumentaci pro tuto konstrukci najdete Zde:

https://www.patreon.com/posts/36130119 nebo https://www.sakul.cz/stopky-v4-1/n/

Firmware včetně aktualizační utility si můžete stáhnout ZDE: https://www.patreon.com/posts/56104249

[alesak]

Dobrý den,
opět bych chvíli otravoval, používáme časomíru v4.1 (SW-v1.3) + dvouřádkový externí displej. Doposud jsme ji využívali pro potřeby požárního sportu (režim č.1) a po odstraněných problémech s časem šlape k plné spokojenosti. Nyní ale nastala chvíle využít ji i pro měření štafety 4x100metrů - jedna dráha, tedy start IN1 a stop např. IN3. Přepnul jsem tedy časomíru do režimu 2 a nebo 3 - Tyto režimy se mi chovají stejně, tedy START na IN1 a vypnutí na IN3, nebo IN4. Problém ale nastává na externím displeji, který při přepnutí na režim 2, nebo 3 zobrazí na spodním řádku samé nuly a nereaguje na běžící časomíru, která na malém dvouřádkovém displeji zobrazuje měřený čas. Je zde tedy asi nějaký problém s přenosem v těchto dvou režimech.
Nemáte chvilku na to mrknut??

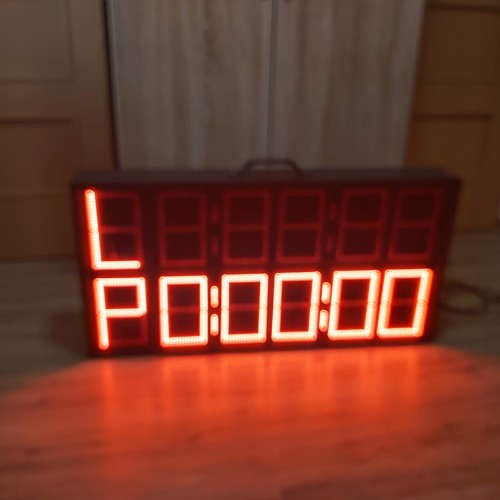

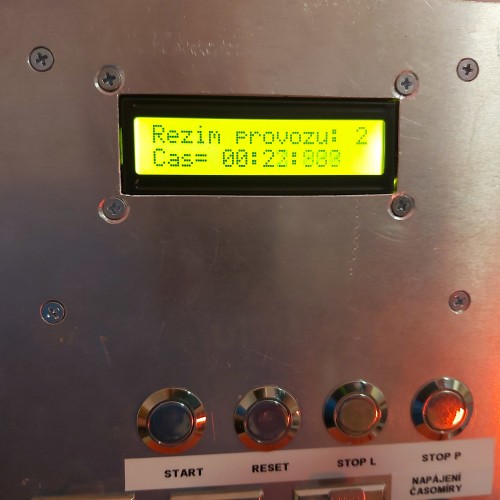

Posílám foto dvouřádkového displeje s přepnutými režimy č.2 a č.3 při probíbajícím měření a foto velkého displeje, který nereaguje na měřený čas. Zobrazení L a P mám natvrdo a lze přepínat místo L a P i zobrazení 1 a 2 - jako dvě dráhy.
Děkuji za ochotu.
S pozdravem Alesak

[alesak]

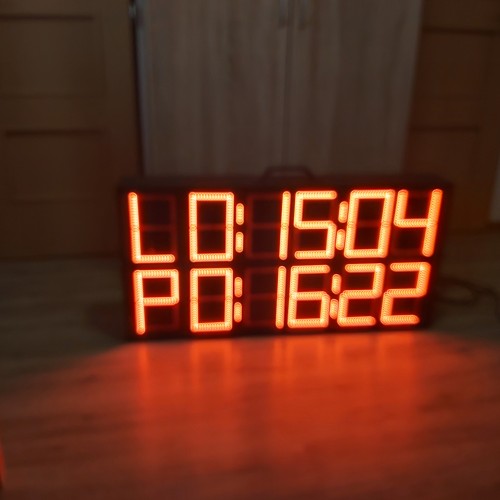

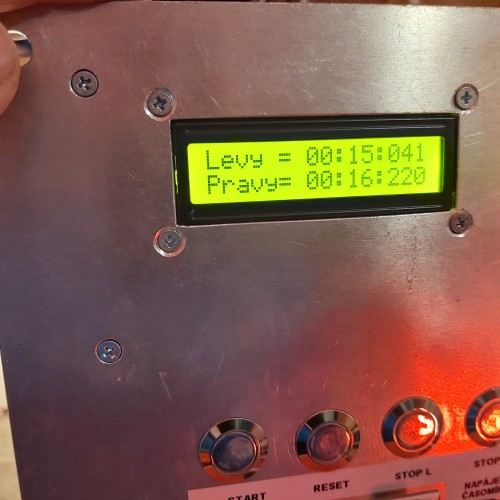

Posílám i foto displejů při režimu č.1, kdy je zobrazení na velkém displeji funkční.
S pozdravem Alesak

[Sakul]

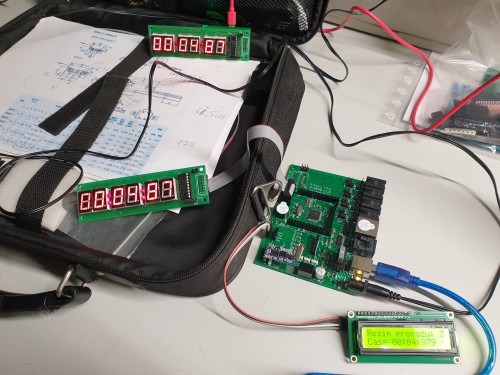

Tak jsem na to kouknul a skutečně se tato chyba vyskytuje. Nějak se zcela vytratilo volání zapisování dat pro externí displej u režimů 2 a 3. Takže jsem to doplnil a nyní by to již mělo fungovat + jsem opravil nějaké drobnosti se synchronizací časů v těchto dvou režimech.
Takže to můžete otestovat a napsat zda je to OK.

[alesak]

Dobrý den, sw v1.4 otestován, jakmile přepnu na režim 2, nebo 3, tak se velký displej přepne do zobrazení spodního řádku. Jakmile odstartuji stopky, čas už se správně zobrazuje na velkém displeji, včetně ukončení času. Jakmile resetuji naměřený čas (zde nefunguje pípák, jako u resetu v režimu 1), tak na malém dvouřádkovém displeji stopek se čas vynuluje, ale na velkém displeji zůstane poslední naměřený údaj. Jakmile odstartuji znovu, tak velký displej začne načítat správně.
Je tedy nutné ještě doladit to nulování velkého displeje při resetu a také doplnit zvuk pípáku při resetu.
Děkuji, s pozdravem Alesak

[Sakul]

To že na velkém displeji zůstává svítit koncový čas je v pořádku. Nemá smysl, aby se nuloval.
Nevím nic o tom, že by při resetu stopek v jakémkoli režimu pípal pípák. Ten pípá jen pokud je špatná konfigurace vstupů. Proto Vám to nejspíš v režimu 1 pípá než uvedete vstupy do správné konfigurace. V režimu 2 a 3 se pípák vůbec nepoužívá.

[alesak]

Dobrý večer, v režimu 1 (hasičský útok) při jakémkoliv stisku tlačítka RESET bzučí pípák cca 2-3 vteřiny a jestliže je ukončen čas na obou terčích a má začít další START tak stiskem tlačítka RESET vynuluji oba časy jak na časomíře, tak na velkém displeji a začínám další útok s displejem 0:00:00 na obou terčích a toto resetování před dalším startem právě u režimu 2 a 3 nefunguje. A pokud je špatná konfigurace vstupů, tak ano, máte pravdu pípák bzučí a na na displeji stopek se objeví nápis "levý terč ERROR", nebo "pravý terč ERROR". Děkuji Alesak

[Sakul]

Dobrý večer, v režimu 1 (hasičský útok) při jakémkoliv stisku tlačítka RESET bzučí pípák cca 2-3 vteřiny

Takto tomu skutečně není a pokud Vám to toto dělá znamená to jen to, že máte stažen čas přípravy družstva na 0. Pak toto zhruba 2s pípnutí neznačí stisk tlačítka reset, ale ukončení přípravy družstva.
Použití pípáku je pouze v těchto případech:
1. Režim 1 a některý vstup je ve špatné konfiguraci po dubu přípravy nebo po dokončení přípravy družstva. Tón zní neustále do vyřešení problému.
2. Režim 1 po dokončení odpočtu přípravy družstva zazní cca 2s zvukoví signál.
3. Při příjmu konfiguračních dat přes USB krátce pípne.

má začít další START tak stiskem tlačítka RESET vynuluji oba časy jak na časomíře, tak na velkém displeji a začínám další útok s displejem 0:00:00 na obou terčích a toto resetování před dalším startem právě u režimu 2 a 3 nefunguje

U režimu 2 a 3 toto nikdy nefungovalo a nikdy taková funkce nebyla součástí žádné verze firmware. Takže toto chování je naprosto korektní.

[alesak]

Dobrý večer, máte pravdu, přípravu družstva mám na 00:00, tedy proto ten pípák, ono už jsme to v minulosti asi řešili, ale zatím bez výsledku. Ten odpočet nepoužíváme, protože nejde nijak zastavit - tedy pouze startem a to by družstvo startovalo do odpočtu přípravy, pokud se stihne nachystat dříve, než je stanovený čas na přípravu. Lepší je startovat do zobrazení 0:00:00 - tedy vypadá to lépe, jako že je časomíra nachystaná. A právě jsem si myslel, že takto je to i u ostatních režimů, tedy startovat z času 0:00:00. Myslím že takto je to i u časomír co jsou vidět na závodech v TV, ale pokud to máte takto, nezbývá mi ,než to ctít a nějak se s tím zžít. Případně, kdybyste na to měl někdy čas, tak si myslím, že by to bylo ku prospěchu to takto mít - startovat v čase 0:00:00.
Děkuji Alesak

[Sakul]

Pokud bude někdy čas a nálada můžu se na to podívat. Nicméně nic neslibuji.

[alesak]

Dobrý den, tak jsem před ostrým nasazením při útocích (program č.1) znovu odzkoušel časomíru v4.1 ve verzi SW v1.4 a nastal mi tento problém: při zastavení prvně L a poté P je vše v pořádku, časy dva rozdílné, ale jakmile časomíru zastavím v pořadí P a poté L, tak čas L mě přepíše i již ukončený čas P a časomíra zobrazuje L i P stejné časy. Časomíru mám na stole a veškeré ovládání provádím pomocí tlačitek přímo na časomíře, tedy žádná kabeláž. Asi se tam zavlekla nějaká chybička při přechodu na verzi v1.4. Můžete na to prosím mrknout. Děkuji Alešák

[Sakul]

Takže zde je oprava na předchozí problém.
