Sakulno NANO 644

Příspěvekod Sakul » úte 14. črc 2020 16:45:39

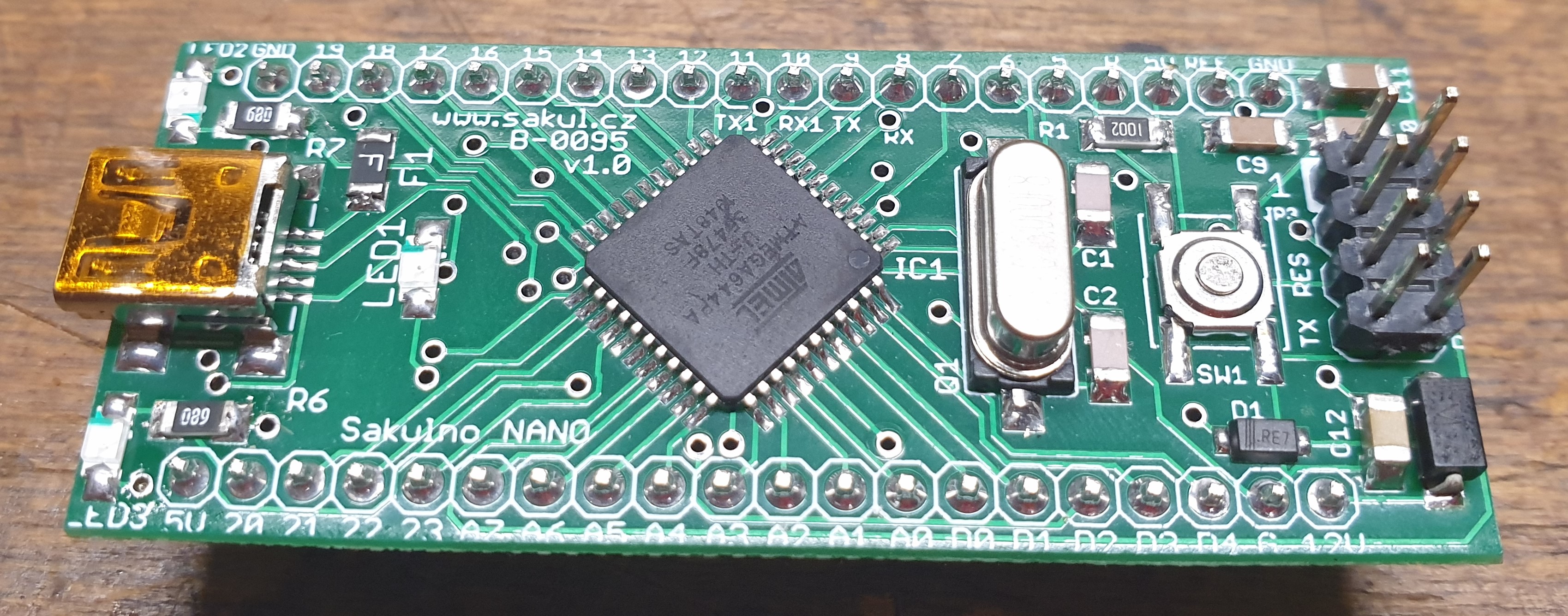

Sakulno NANO - Top.jpg

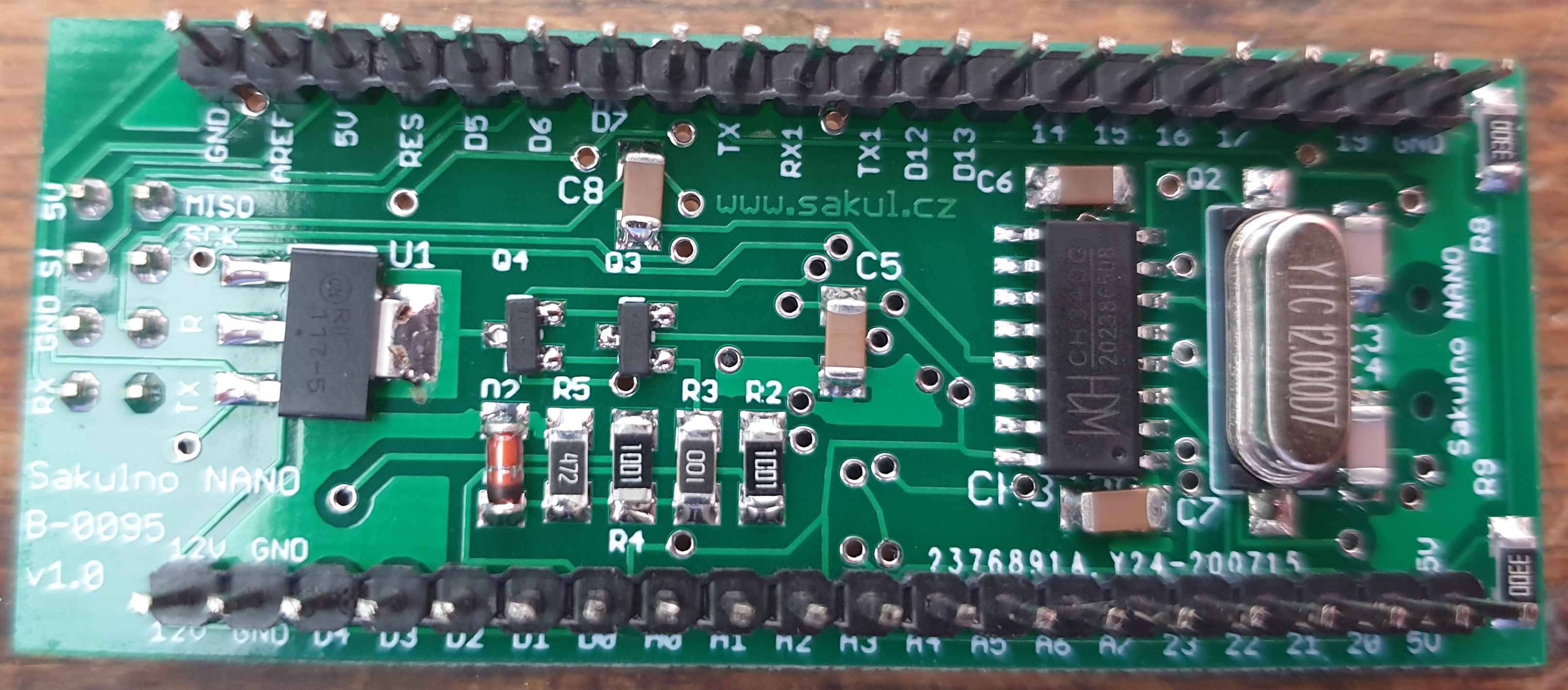

Sakulno NANO - Bottom.jpg



Celý článek k této konstrukci včetně elektronické dokumentace najdete na webu ZDE.

Takže v tomto vláknu bych chtěl informovat o vývoji nové desky pojmenované příhodně Sakulno NANO. Jde o malou desku s rozměry cca 60x25mm osazenou podporovaným procesorem se 44piny (pouzdro TQFP44). V prototypu bude použit konkrétně typ ATMEGA644. Deska je nápadně podobná deskám Arduino NANO, které mají však osazeny procesory (ATMEGA328P) s menším počtem vývodů a menší pamětí. Samozřejmostí je MINI USB konektor pro snadné připojení k PC a následné programování (použit USB/TTL převodník CH340G). Deska obsahuje 40ti pinový konektor, na který jsou vyvedeny všechny porty procesoru a nechybí ani ISP konektor pro nahrání programu přes ISP programátor.
Stručný přehled parametrů:
1. Napájecí napětí: 8-12V
2. Napájení pomocí USB (MINI) s integrovaným napěťovým managementem.
3. Podporované procesory: ATMEGA 164, 324, 644, 1284
4. Počet IO vývodů: 32
5. Počet HW UARTů: 2
6. Podpora Arduino IDE přes MightyCore
7. Velikost desky cca 62x25mm
8. Integrovaný 5V stabilizátor 0,8A
9. Základní tak procesoru 16MHz
10. ISP konektor s vyvedenými signály TX a RX

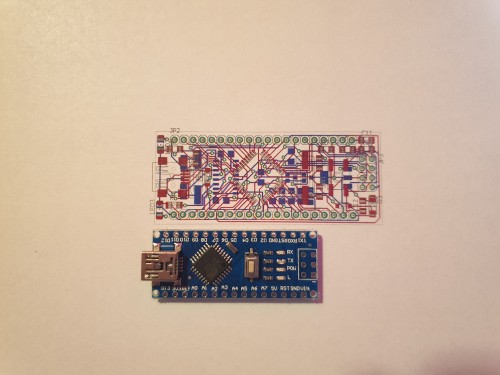

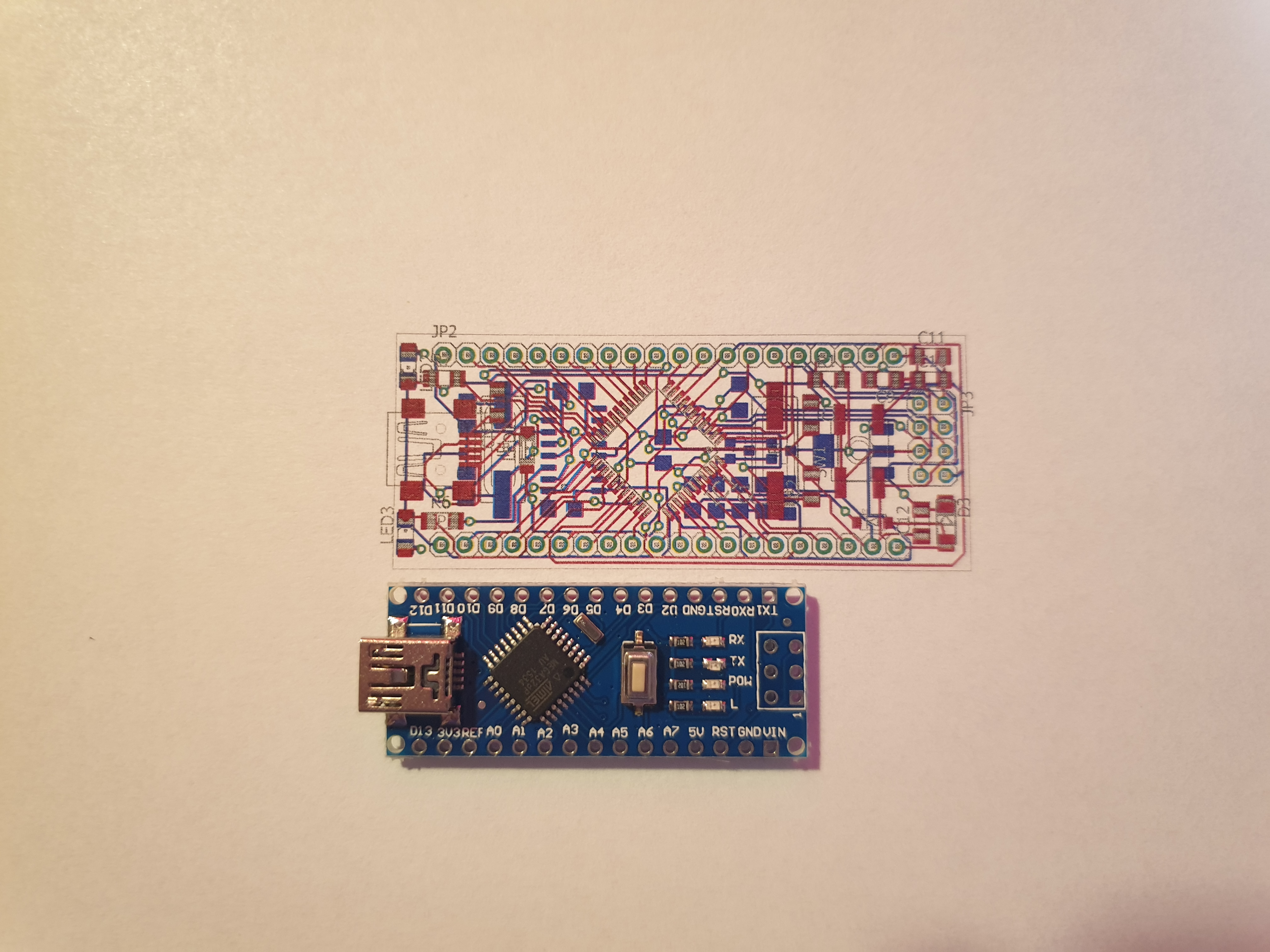

Tady přikládám malé porovnání velikosti s deskou Arduino NANO:
2020-07-14 16.20.40.jpg


Tak uvidíme, zda se vše podaří a třeba se to bude někomu hodit jako náhrada za již zmiňované Arduino NANO.
Pokud má někdo nějaké zajímavé nápady k tomuto projektu určitě se neváhejte podělit.
Přílohy
Sakulno NANO 644 (EA) - 2020.08.26.pdf
Manuál k desce Sakulno NANO
(1.98 MiB) 8 krát
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
Patreon: https://www.patreon.com/sakul
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1289
Věk: 40
Registrován: úte 30. bře 2010 18:13:08

Re: Sakulno NANO 644

Příspěvekod ulitej » stř 15. črc 2020 16:22:23

Nádherná práce jinak se to napsat nedá. Jen nešlo by tam vyřešit alternativní připojení (bez konektoru jen připájení kablíku). Že bych si hned jeden kousek prototypu objednal?
Uživatelský avatar
ulitej
Začátečník
Začátečník

Příspěvky: 69
Registrován: ned 13. led 2019 13:34:31

Re: Sakulno NANO 644

Příspěvekod Sakul » stř 15. črc 2020 16:32:25

Jak myslíš připojení kablíku?
Jinak PCB jsou již ve výrobě (prvních 10ks na test), tak snad příští týden bude už první funkční prototyp.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
Patreon: https://www.patreon.com/sakul
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1289
Věk: 40
Registrován: úte 30. bře 2010 18:13:08

Re: Sakulno NANO 644

Příspěvekod ulitej » stř 15. črc 2020 18:12:05

Tak až se vrátím z dovolené , tak to vypadá že bude první kousek již běhat. Tak to moc a moc těším na výsledek a pokud to výjde a budu moci odbočit z trasy JBC Jíčín Vinice tak to vypadá na zajížku a pak se uvidí. :-)
(Jinak nedočkavost je velká a tak jsem teď leptal DPS na expandér s 8574 jiný jsem doma nenašel)
Uživatelský avatar
ulitej
Začátečník
Začátečník

Příspěvky: 69
Registrován: ned 13. led 2019 13:34:31

Re: Sakulno NANO 644

Příspěvekod Sakul » pát 24. črc 2020 19:42:47

Bohužel se mi PCB zasekly na celnici kvůli neschopnosti přepravce FeDex, ale snad už se podařilo vše vyřešit a první prototyp by měl spatřit světlo světa příští týden.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
Patreon: https://www.patreon.com/sakul
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1289
Věk: 40
Registrován: úte 30. bře 2010 18:13:08

Re: Sakulno NANO 644

Příspěvekod ulitej » pon 27. črc 2020 11:47:10

Škoda zaseklých PCB ..... tak jsem zpátky z dovči v sobotu a v neděli jsem zkoušel 8574 v základu mi to běhá jen pokud to začnu přidávat k mému INU tak mi to přestává běhat můj odladěný program , tak nevím jestli to může dělat ta komunikace I2C. Budu to nadále zkoušet a těšit se na tento tvůj nový výrobek který mi tedy VYTRHNE TRN Z PATY.

Jinak to po přetčení můžeš smazat - nemá to žádný přínos k danému problému :-) že
Uživatelský avatar
ulitej
Začátečník
Začátečník

Příspěvky: 69
Registrován: ned 13. led 2019 13:34:31

Re: Sakulno NANO 644

Příspěvekod Sakul » stř 05. srp 2020 15:08:46

Tak se mi konečně podařilo narychlo zbastlit první prototyp.

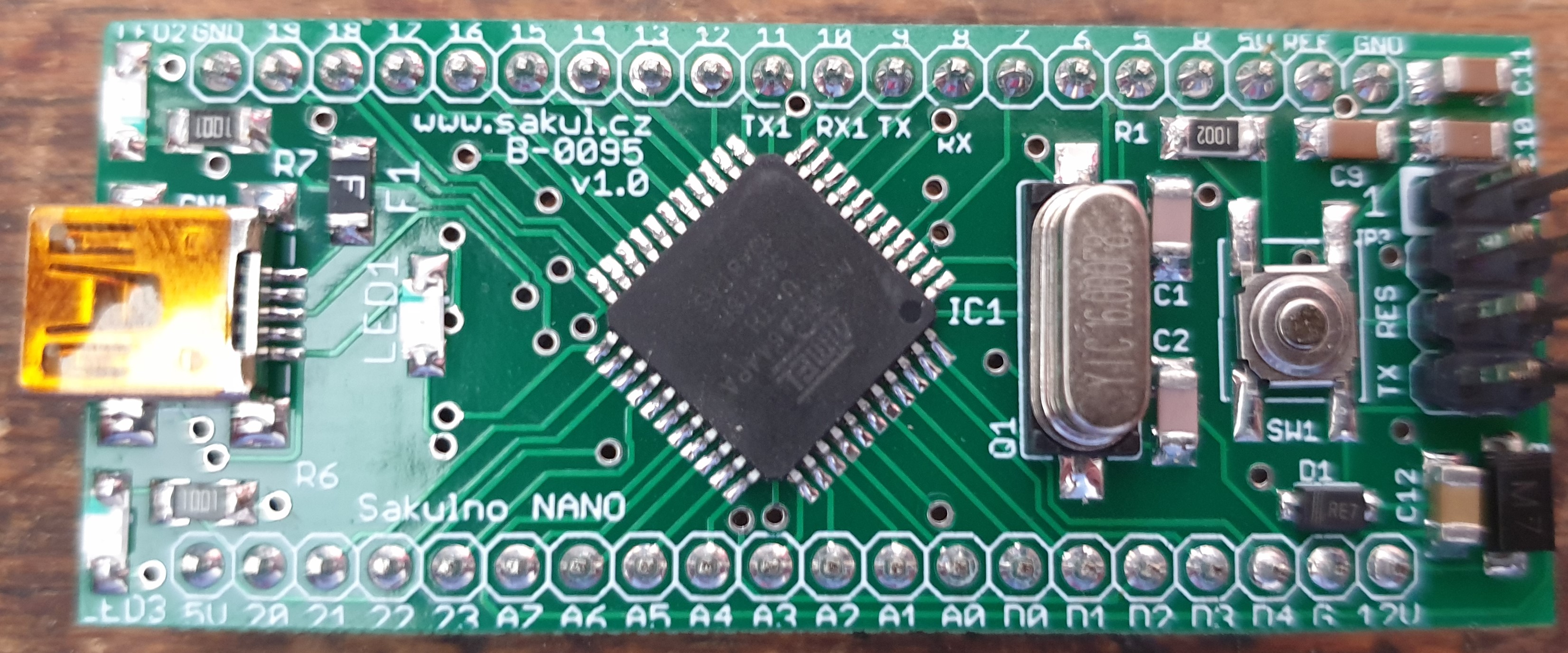

Sakulno NANO v1.0 Top.jpg

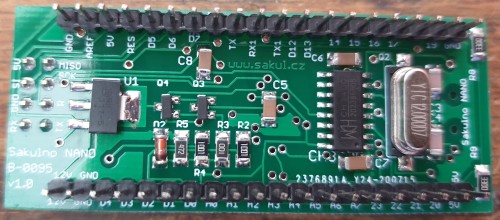

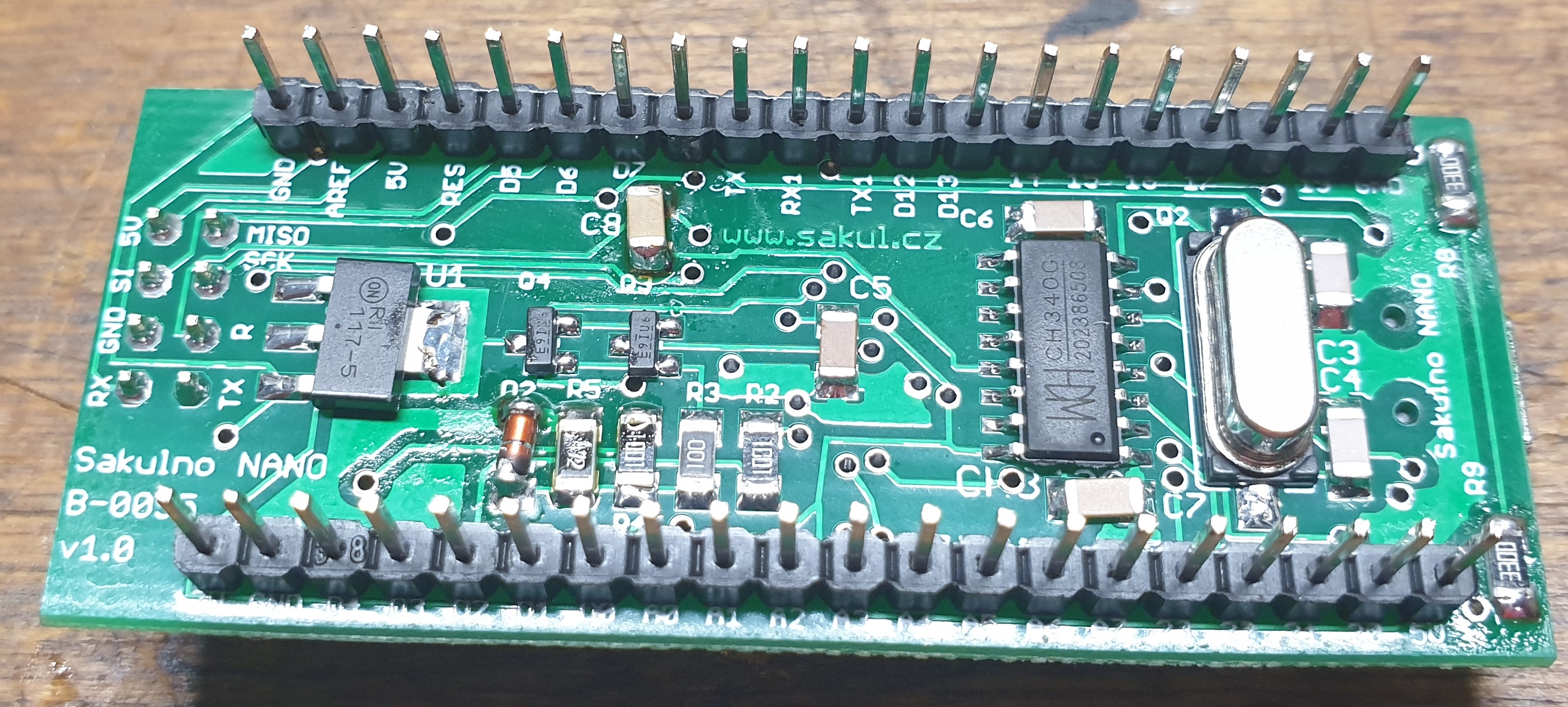

Sakulno NANO v1.0 Bottom.jpg


Bohužel se ukázalo pár drobností, které mne docela potrápily a ještě bude nutné je pořádně odladit. Takže zcela jistě vznikne někdy i verze 1.1, ale to uvidím až časem.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
Patreon: https://www.patreon.com/sakul
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1289
Věk: 40
Registrován: úte 30. bře 2010 18:13:08

Re: Sakulno NANO 644

Příspěvekod ulitej » stř 05. srp 2020 16:39:34

Tak na první pohled to vypadá naprosto úžasně. Přiznám se , že jsem každý den (mám dovču) koukal jak ráno tak navečer jestli se ledy pohly a je to tu. Z krátké zprávy bych řekl , že to je funkční a to je asi to nejhlavnější .
Mám tedy dotaz jak jsi se porval s převodníkem CH340 a na jakém systému jsi to vyzkoušel ? Vůbec nejzajímavější by byla informace , že máš podepsaný ovladač CH340 :-) to by byla asi ta neúžasnější zpráva. Já osobně jsem jednou narazil na fóru , že si ho někdo nějak podepsal ale nějak jsem rychle opustil stránky a už né a né to znova najít takže sem tam někdy bojuji s tímto problémem.
Ještě musím se přiznat , že jsem si nikdy neuvědomil , že tam jsou dva krystaly.
Uživatelský avatar
ulitej
Začátečník
Začátečník

Příspěvky: 69
Registrován: ned 13. led 2019 13:34:31

Re: Sakulno NANO 644

Příspěvekod Sakul » stř 05. srp 2020 18:09:51

Tak převodník CH340G používám ve všech mích konstrukcích neb není problém s jeho ovladači hlavně na Win10. Tuším, že má oficiálně podepsaný ovladač a WIN10 si ho bez problému stáhne a nainstaluje sám.
Nicméně ze začátku jsem hodně zápasil s Resetem procesoru. Který prostě boha nechtěl fungovat. Pak najednou z ničeho nic začal "normálně" běhat. Nicméně z dosud neznámého důvodu mi nejde programování přes USB. Nejspíš stále ten problém s resetem, protože běžná komunikace funguje bez problému.
Holt si s tím budu muset ještě trochu pohrát.

Dorazily mi i desky na Stopky v5.0, takže to zkusím osadit, a tam se dá také osadit 644. Navíc všechny obvody jak resetu, tak převodníku jsou prakticky totožné se Sakulnem, tak uvidím jak se to bude chovat.

Největší sranda by byla, zjištění, že je nakopnutý procesor neb je to Čína.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
Patreon: https://www.patreon.com/sakul
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1289
Věk: 40
Registrován: úte 30. bře 2010 18:13:08

Re: Sakulno NANO 644

Příspěvekod Sakul » pon 24. srp 2020 13:44:43

Takže přináším dobré zprávy. Dnes v noci se mi podařilo analyzovat problém s automatickým resetem procesoru při nahrávání firmware pomocí integrovaného Mini USB a TTL převodníku CH340G. Musel jsem na to vzít logický analyzátor, abych odhalil, že při pokusu o reset procesoru dostatečně nekleslo napětí na resetovacím pinu procesoru. Ukázalo se, že běžná kapacita kondenzátoru 100nF je u těchto procesorů hodně na hraně. Při použití 220nF, již reset začal pracovat, ale logický analyzátor stejně nedetekoval správnou úroveň na reset pinu. Při kapacitě 330nF již vše funguje naprosto korektně a zdá se stabilně. Protože však tuto kapacitu kondenzátoru nemám, rozhodl jsem se používat 1uF, s kterým to také funguje bez sebemenšího problému. Proto je nově doporučená hodnota kondenzátoru C8 1uF v provedení 1206.
Nyní již tedy nic nebrání zveřejnění této konstrukce. Všechny základní funkce byly otestované a fungují na testovacím prototypu. V současnosti je připravována dokumentace a to včetně vývojového prostředí Arduino IDE, ve kterém je již doinstalována podpora procesorů ATmega8535, ATmega16, ATmega32, ATmega164, ATmega324, ATmega644 a ATmega1284, přičemž Sakulno NANO používá některou variantu procesoru ATmega644 (v mém případě PA).
Když to dobře dopadne ještě tento týden je to na webu.

Pokud by měl někdo zájem o PCB nebo osazenou variantu můžeme se dohodnout. Desek je docela dost.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
Patreon: https://www.patreon.com/sakul
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1289
Věk: 40
Registrován: úte 30. bře 2010 18:13:08

Re: Sakulno NANO 644

Příspěvekod Sakul » stř 26. srp 2020 3:54:09

V prvním příspěvku je k dispozici ke stažení manuál k této desce. Kompletní elektronická dokumentace bude přidána na web, až se dokopu to tam nahrát.
