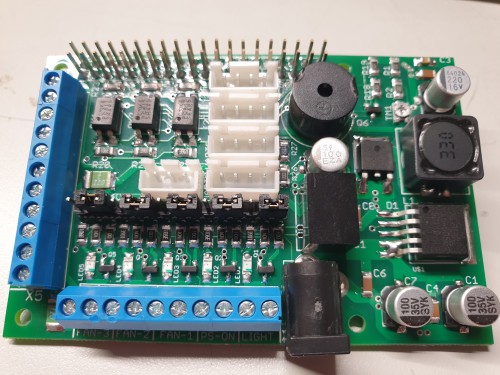

V rámci neustálého zlepšování 3D tiskových serverů jsem vytvořil tento Shield pro RaspberryPi, který na sobě sdružuje napájecí část, dostatečného výkonu pro libovolnou variantu RaspberryPi + napájení dalších periferií. Dále obsahuje 5 výkonových výstupů, u kterých je možno volit výstupní napětí 12V nebo plné napájecí napětí (24V). Jsou použity mosfet tranzistory, takže každý výstup je schopen spínat proud bez problému 1A. Tyto výstupy je možno použít pro ovládání například osvětlení tiskárny, přídavných ventilátorů a dalších periferií. Současně jsou k dispozici 3 opticky oddělené vstupy, použitelné například pro detektory filamentu, koncové spínače a další periferie. Integrován je i akustický měnič pro zvukovou signalizaci. Shield obsahuje i přímo datový výstup pro "chytrý" LED pásek založený na čipech WS2812B, včetně 5V napájecí svorky, která je jištěna vratnou pojistkou 1A. Současně je zde ještě jeden 5V/1A výstup pro napájení dalších zařízení. I tento výstup napájení je jištěn vratnou pojistkou 1A. Samozřejmě nesmí chybět ani komunikační rozhraní jako je I2C a UART.
