Takže pokud máte nějaké dotazy nebo připomínky rozhodně mi o tom zde napište.
POZOR:
Jak se ukázalo při posledních testech, tyto hodiny mají problém s novějšími GPS přijímači. Vše funguje do doby než GPS přijímač provede FIX polohy. V tento moment se hodiny zastaví a dále již nepřijímají data z GPS. Jedinou možností jak hodiny udržet v chodu je zabránit GPS přijímači, aby Fixnul polohu (umístěním někde kde je špatný signál). Bohužel se někde ztratily zdrojové kódy pro tuto konstrukci a tak již nebudu schopen tento problém opravit. V současnosti se pracuje na nové verzi těchto hodin, kde již tento problém nehrozí.
Současná verze umí Letní/Zymní čas (pouze tlačítkem) i datum.
Autoři:
Sakul: Hardware
Botas: Software
Technické paramatry:
Napájení: AC/DC 8-12V
Proud: 100mA (dle displeje)
Rychlost inicializace GPS ON: cca 3 sekundy (po zapnutí do 3 sekund naskočí přesný čas)
Rychlost inicializace GPS OFF: cca 5-10 sekund (v případě současného startu i GPS modulu)
Dosah mezi hodinami a GPS modulem: až 75m (běžně 10m)
Už před delším časem jsem si pořídil stavebnici DCF hodin. Moje požadavky byly prosté. Chtěl jsem, aby se hodiny sami seřizovaly a tím pádem šli stále přesně. To hodiny s přijímačem DCF samozřejmě umí. Nicméně díky přenosu signálu pro tyto hodiny na velmi dlouhých vlnách jsou velice náchylné na rušení a tak se stávalo, že občas i několik dní nebyl dostatečně kvalitní signál, aby se hodiny seřídily. Takže to bylo stálé hledání vhodného místa pro přijímač a to není zrovna moje představa samostatného chodu.
Proto jsem se s kolegou v práci dohodl, že se pokusíme nějaké hodiny vytvořit. První myšlenka padla opět na řízení DCF signálem stím, že hodiny budou zobrazovat i vteřiny narozdíl od mé stavebnice a jako další údaj ještě datum. Toť vše, protože nic víc jsem nikdy na hodinách nepotřeboval (budík a různé další blbárny). Po chvilce bádání jak to nejlépe udělat a po poradě s dalším kolegou jsme došli k zajímavému a originálnímu řešení hodin. Proč nepoužít pro řízení GPS přijímač ? A protože jsem už předtím nějaké pokusy s GPS přijímačem dělal, bylo rozhodnuto. Postavíme hodiny řízené GPS místo DCF.
První bylo nutné pořídit vhodný GPS přijímač. Ten jsem již měl z dřívějška a poměrně dobrý a hlavně i levný. Použili jsme tedy COMPASS NAVIBE GB337, který se dá pořídit kolem 1000Kč a je vybaven vlastní baterií a rozhraním pro komunikaci s okolím Bluetooth 2.0. Což ho činí maximálně všestraným. Poté stačilo trochu prohledat internet, abychom zjistili jak probíhá komunikace s okolím a co a v jakém formátu se odesílá. NMEA formát je velmi přehledný a tak započaly první testy. V momentě, kdy bylo jasné, že tento GPS přijímač je schopen přijímat alespoň 1 družici (občas) i ve sklepě už nebylo pochyb o tom, že je ideální pro naše GPS Hodiny. Pro účely hodin totiž bohatě stačí i jediný satelit, který by pro běžné určení polohy nestačil (nutno minimálně 4 satelity).

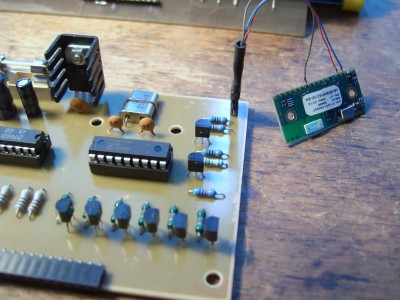

Další problém, který bylo třeba vyřešit, byla komunikace této GPS s hodinami. Díky tomu, že obsahuje Bluetooth je možné ho sice pohodlně spojit skoro s jakýmkoli přístrojem vybaveným tímto rozhraním (PC, PDA a další), ale pro spojení s hodinami by se jako vhodnější spůsob jevilo rozhraní RS232. Ale ani Bluetooth není překážka a je nutné myslet pozitivně a využít ho a tak jsme použili ještě mezičlánek formou Bluetooth modulu od firmy connectBlue v Čechách zastoupené firmou Spezial Electronic. Jde o nejlevnější modul OEMSPA310. Tyto moduly jsou zcela samostatně plně funkční a nevyžadují žádný podpůrný hardware (narozdíl od levnějších variant jiných firem) a tak je možné ho skoro bez úprav přímo propojit s procesorem GPS Hodin.

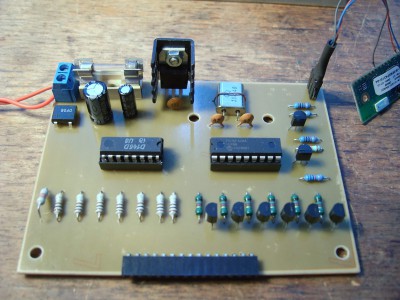

Následně už nic nebránilo konstrukci a tak vznikl první prototip funkčních hodin. Několik obrázků najdete níže.
Pro případné zájemce o stavbu, zde rovnou uvádím ceny jednotlivých komponent, které mohu zaslat.
Naprogramovaný procesor = 200Kč, při odběru 2 a více kusů 150Kč kus
Deska plošného spoje procesor (nevrtaná) = 70Kč
Deska plošného spoje displej (nevrtaná) = 50Kč pro 20mm dvousegmentovky DA08-11EWA
Deska plošného spoje displej (nevrtaná) = 80Kč pro 25mm segmentovky BS-AA11RD
Sada součástek (bez procesoru) = 500Kč (součástky na deskách spojů s DA08-11EWA - bez bluetooth dle rozpisu)
Poštovné = 50Kč
Kompletní zařízení = 1000Kč - Tak jak je vyobrazeno na fotografii níže bez krabičky a BT s DA08-11EWA (sestavené a oživené).
Balíky neposílám na dobírku a proto je nutné nejprve provést platbu. Po obdržení platby odesílám požadované komponenty. Více info ZDE.

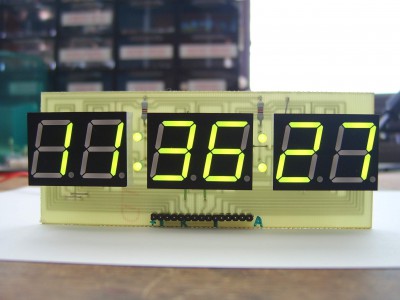

Ještě ukázka hotového zařízení v chodu:
