Extruder pro Rebel-S

Příspěvekod Sakul » čtv 25. čer 2020 21:30:15

Tak jsem dneska trochu ladil moji novou tiskárnu Rebel-S 300x300x220mm a vyvstal mi problém s původním extruderem. Takže jsem se konečně dokopal k tomu udělat redukci, aby šel na vozík Rebela namontovat extruder co používám na Tronxy X5S.
Takže pokud by měl někdo zájem o tuto sestavu na konci přikládám STL tohoto extruderu.



Padl dotaz na díly použité v tomto extruderu, takže zde přidávám seznam:
1. Plastové díly - ke stažení na konci příspěvku
2. Motor - Klasika NEMA 17 já použil 17HS4401. Jen drobná poznámka tento motor je o malinko kratší, takže tam nejde ta vrchní krytka, kterou je nutno trochu seříznout nebo před tiskem upravit. Na nic to nemá vliv.
3. BondTech - Takže originál ZDE nebo čínskej klon ZDE.
4. HotEnd - Používám celokov třeba TOTO (chcete Short verzi).
5. Topení/termistor - lze koupit rovnou namontované viz bod 4, jinak dle vlastních preferencí. Jen u topení aby sedělo napájení 12/24V.
6. Ventilátor chlazení - Používám nějakou čínu 40x40x10 na 24V
7. Ventilátor ofuku - Používám 40x40x20 Radial na 24V
8. Matice - používají se M3 a to jak klasické 6ti hranné tak i ploché 4 hranné. Dostupné třeba v TME.
9. Šrouby - Tak to je taky sranda. Vše je M3 ideálně imbusová hlava. Použity jsou délky: 40mm, 6mm, 10mm, 35mm a možná ještě nějaké. Ale to každý zdatný konstruktér má v zásobě. Opět TME.
10. Vruty - Také tam jsou vruty na přidělání ventilátorů. Používám průměr 2,9mm a tuším, že jsou to délky 16mm. Nicméně pokud budete kupovat kupte i rozměry okolo, pač si to přesně nepamatuju.
11. Pružiny - Použil jsem 2x pružinu dlouhou cca 15mm. Vnitřní průměr je cca 3,1mm a vnější 4,5mm.

Odkazy na použité komponenty jsou čistě ilustrační a neručím za jejich kvalitu a kompatibilitu. To si již každý konstruktér vyhodnocuje na základě vlastní zkušenosti.
Pokud to měníte na stávající tiskárně, kde byl původní extruder z Rebela II, je nutné prohodit směr otáčení motoru extruderu a to buď ve firmware nebo přehodit fáze na motoru.

Tak snad jsem nic nezapomněl. Jinak plastové díly jsem tiskl z ABS a následně slepil acetonem. Taky používám na všech kabelech spojky, kvůli snadné a rychlé výměně. Ale to je patrné z videa a každý si uzpůsobí dle svých možností.
Pro BondTech kolečka používám 135,8 při použití driveru s 16ti mikro kroky a motoru s úhlovou otáčkou 1,8°.

Jinak pokud by chtěl někdo použít i BL-Touch, tak doporučuji zásadně originál a né ty jebky s názvem 3D-Touch. V případě potřeby je možno ho vypodložit podložkou, kterou si upravíte ve sliceru na potřebnou velikost. Je součástí plastových dílů. A neptejte se mě jak se to integruje do firmware. To si každý dohledá na netu sám. U tiskáren s plochou do 230x230mm je to dle mého názoru totální zhovadilost tam toto dávat. Pokud je mechanika v pořádku není to potřeba. U větších ploch je to již omluvitelné z důvodu většího kroucení podložky teplem. Nikoli z důvodu, že jste zprasily mechaniku tiskárny a chcete to nyní ojebat firmwarem jako tiskárny Průša.

Na samotnou montáž extruderu se můžete podívat ZDE nebo ZDE.
Přílohy
Rebel-S Extruder i3MK3 - Sakul update.zip
Upravená verze extruderu pro Rebela-S
(6.34 MiB) 174 krát
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
Patreon: https://www.patreon.com/sakul
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1325
Věk: 40
Registrován: úte 30. bře 2010 18:13:08

Re: Extruder pro Rebel-S

Příspěvekod milousek73 » pon 06. črc 2020 7:53:53

Děkuji za pěknou práci, všechny díly k sobě skvěle pasují. Extruder vypadá opravdu bytelně.
Přílohy
Uživatelský avatar
milousek73
Chcíplotina
Chcíplotina

Příspěvky: 1
Registrován: pon 06. črc 2020 7:39:19

Re: Extruder pro Rebel-S

Příspěvekod Sakul » pon 06. črc 2020 8:10:59

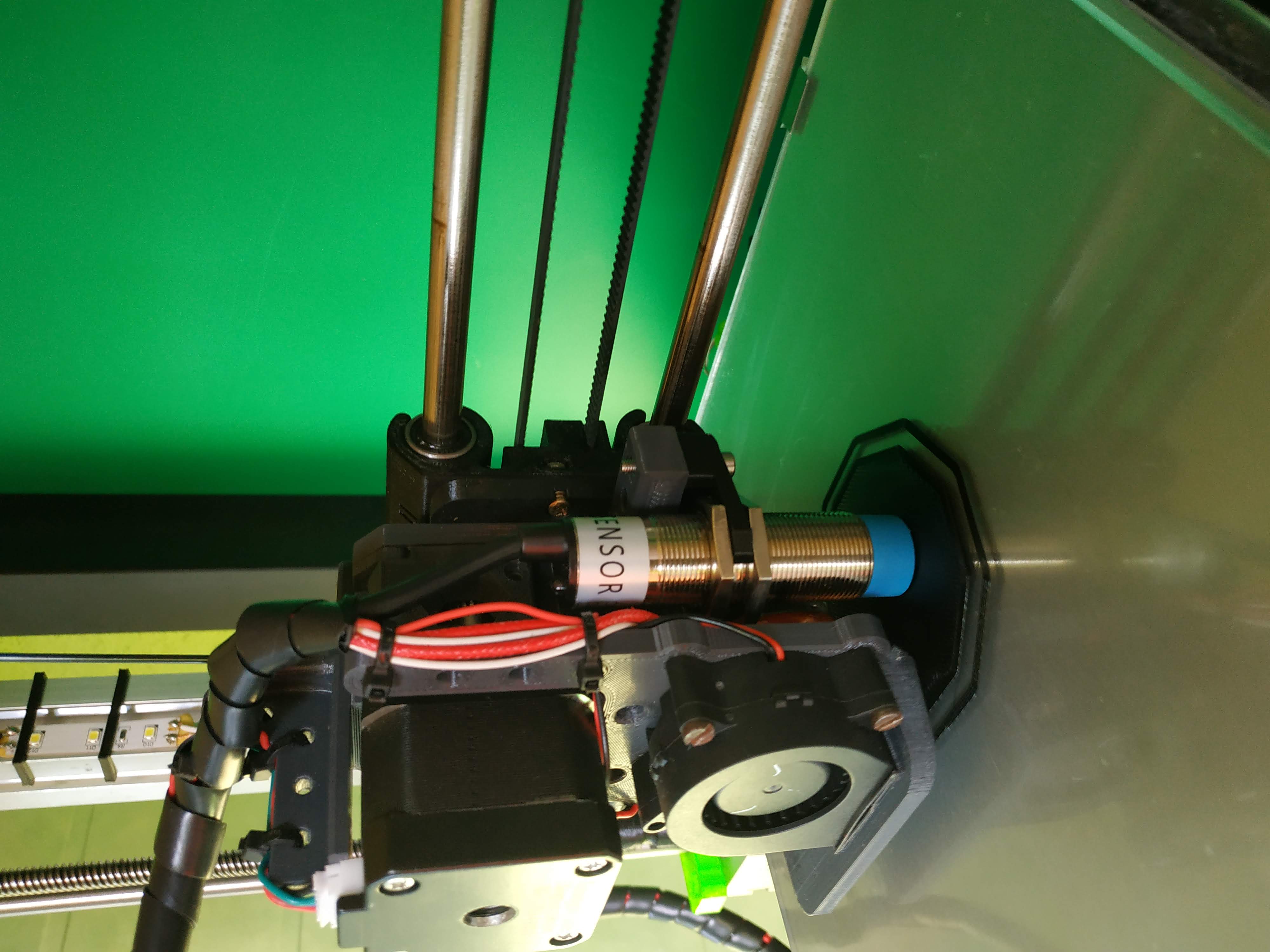

Koukám, že byl využit i držák BL Tuche pro snímač. Jinak tedy existuje přímo varianta , která má držák na 12mm snímač již integrovaný, takže pokud by měl někdo zájem přikládám jeho STL. Zbylé díly jsou kompatibilní s díly z prvního příspěvku.
