Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » čtv 02. led 2020 22:19:40

V tomto vláknu bych se chtěl věnovat kompletní přestavbě této tiskárny z nepoužitelného (pro mne) stavu, do stavu zcela použitelného i z dlouhodobého hlediska. Takže pokud máte někdo nějaké typy nebo nápady co by to chtělo, určitě dejte vědět.

Informace a videa ze samotné stavby této tiskárny najdete ZDE.

Jakmile bude funkční i autoleveling dám sem k dispozici jak firmware, tak STL modely co jsem musel nějak upravovat, aby jste si mohly také udělat úpravu na Vaší šílené tiskárně.

Na konec příspěvku jsem umístil ke stažení všechny STL soubory, jež jsem použil při přestavbě, takže to máte hezky na jedné kupě.


Začínáme prvním dílem: Vize


Další díl s vyměněným extruderem:


Třetí díl byl věnován elektronice a firmware:


V tomto dílu něco o firmware:


V pátém dílu si povíme něco o snímačích:


Další díl o autolevelingu co moc nefunguje:


A máme tu nějaké zhodnocení:


Konečně použitelný tisk:


A zde závěrečné video z úpravy této tiskárny:
Přílohy
Repetier v1.0.3 Tronxy X5S Ramps-S GLCD-Autoleveling - BL Touch.zip
Konečný funkční firmware s vyrovnáním podložky s BL Touchem (3D Touchem).
(592.7 KiB) 7 krát
STL všech upravených dílů na Tronxy X5S.zip
Zde jsou všechny STL které jsem použil při úpravě tiskárny Tronxy X5S
(18.28 MiB) 11 krát
Extruder Tronxy X5S s 3D Touch.zip
STL pro 3D Touch včetně firmware
(15.18 MiB) 29 krát
Extruder Tronxy X5S se snímačem 12mm.zip
Obsahuje STL modely a firmware s Autolevelingem
(5.58 MiB) 28 krát
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod caven » pát 03. led 2020 0:03:18

To uložení osy Z jsem taky řešil. Nakonec to mám podobně jak zamýšlíš. Dole je hliníkový kvádr ve kterém jsou vyfrézovány uložení na axiální a radiální ložisko. Mám osmičku trapéz se stoupáním 8mm a pod tíhou stolku a převody se to ani nehne. Nemám zde fotky tak alespoň model.
Přílohy

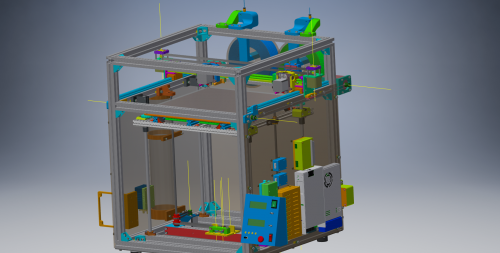

celkovy pohled.png

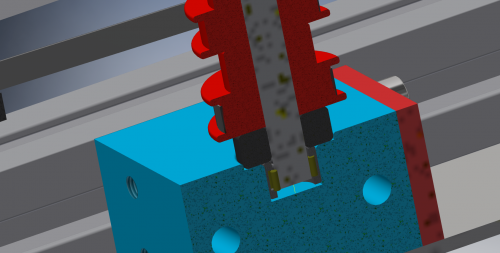

Detail loziska.png

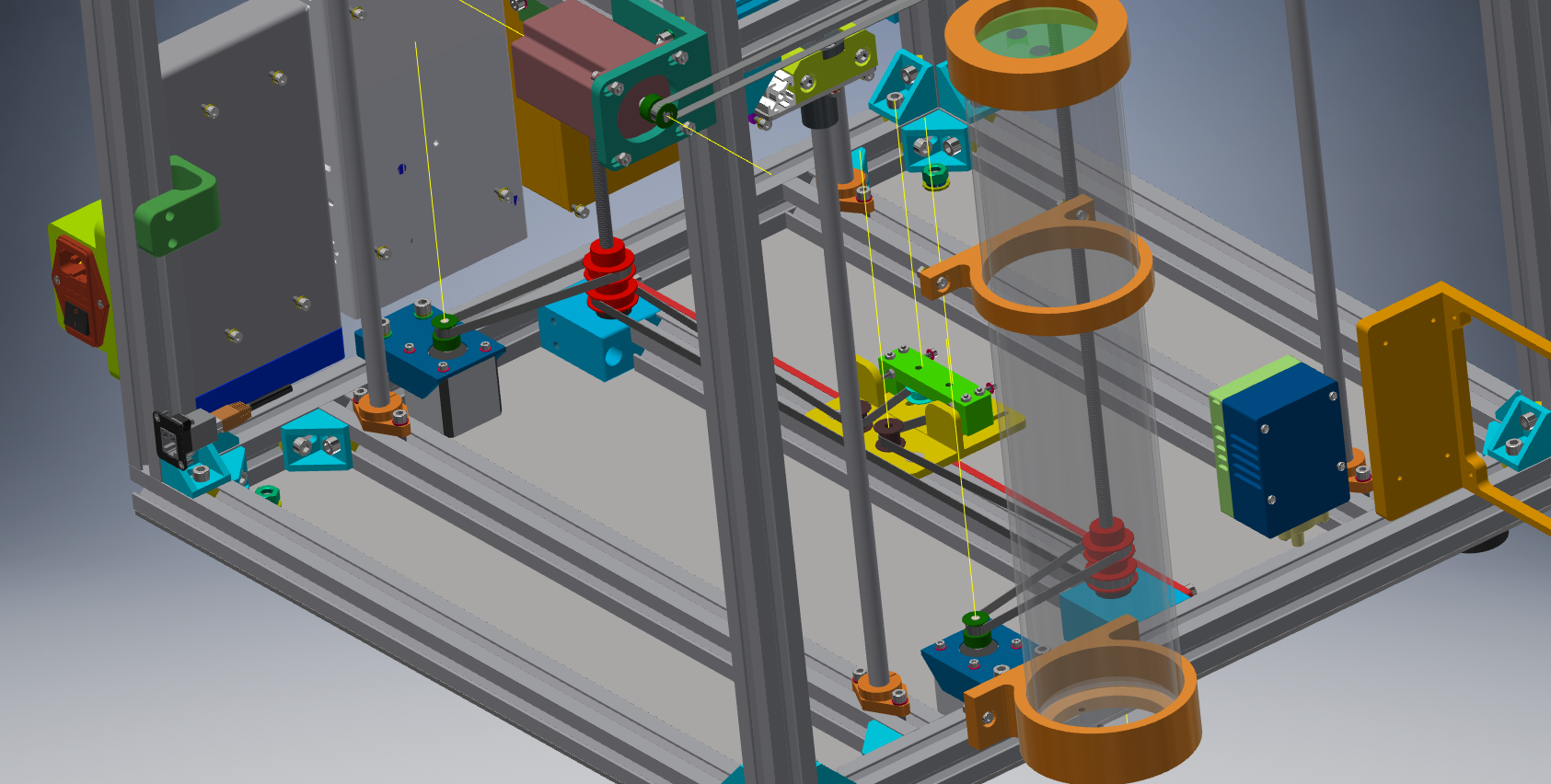

osa z.png
Uživatelský avatar
caven
Chcíplotina
Chcíplotina

Příspěvky: 1
Registrován: čtv 02. led 2020 23:58:06

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » pát 10. led 2020 19:58:43

Tak jsem se dostal do bodu, kdy už mi došly nápady. Ve videu 6 o autolevelingu jsem ukázal co mi to dělá, a že to vlastně moc dobře tu podložku nekompenzuje. Takže se obracím na širokou veřejnost o radu, kde jsem udělal chybu a jak ji případně napravit. Firmware co jsem použil najdete v úvodním příspěvku včetně STL modelů. Tak snad se někdo s více zkušenostmi najde.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » ned 12. led 2020 11:15:44

Takže malý update.
1. Do prvního příspěvku byly přidány STL pro použití 3D Touch čidla včetně firmware. Čtěte info, které to také obsahuje. Pro testy bylo použito TOTO čidlo.
2. Autoleveling nějak funguje. Bohužel pro moje použití je to nedostatečné. Doteď jsem to nedokázal vyřešit k naprosté spokojenosti. Zatím nikdo nikde nedokázal poradit zda dělám něco blbě. Nicméně vše je dle návodů nejspíš dobře. V tuto chvíli mi již došli nápady a hlavně chuť se s tím babrat. Stále platí, že pokud má někdo zkušenost s Autolevelingem na Repetieru budu rád za jakékoli rady. Nicméně prosím nepište jen Vaše domněnky, pokud s tím nemáte opravdovou zkušenost a neprovozujete to na Vaší tiskárně. Taktéž nepište rady pokud používáte Marlina. Ten to má zcela jinak a nelze to na Repetier aplikovat.
3. Rozhodl jsem se tedy, že pokud by se našel někdo, kdo má zprovozněné toto čidlo na Marlinu a byl by ochoten se podělit o informace, případně pomoci s konfigurací firmware Marlin v2.0.0, tak bych byl opět Rád. V tuto chvíli nemám již sílu zase studovat další firmware a něco několik dní ladit, když výsledek je nejistý.

Pokud by mě něco napadlo, nebo se to nějak posunulo jistě budu informovat.

Zde ještě pár odkazů, kde lze čerpat pro tuto problematiku:
https://www.repetier.com/documentation/ ... z-probing/
https://3dfactory.cz/2018/09/16/autolevel/
https://www.youtube.com/playlist?list=P ... J1xMLoGTFM
https://www.youtube.com/watch?v=U2zxzn0K_5U
https://www.instructables.com/id/AUTO-B ... RMWARE-Wi/
http://antony-jordan.co.uk/3d-touch-tutorial.html
https://www.geeetech.com/wiki/index.php ... ing_Sensor
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod ulitej » ned 12. led 2020 17:35:57

OT , ale zeptám se - co Ježíšek přivezl Mosaic Palette ?
Uživatelský avatar
ulitej
Začátečník
Začátečník

Příspěvky: 44
Registrován: ned 13. led 2019 13:34:31

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » ned 12. led 2020 17:45:54

ulitej píše:OT , ale zeptám se - co Ježíšek přivezl Mosaic Palette ?


Ano bude také nějaké to video. Ale musím se k tomu propracovat. Momentálně bude pár videí o další tiskárně a hned pak se dostane i na Mosaic.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod MagnaWoX » ned 12. led 2020 20:09:10

3. Rozhodl jsem se tedy, že pokud by se našel někdo, kdo má zprovozněné toto čidlo na Marlinu a byl by ochoten se podělit o informace, případně pomoci s konfigurací firmware Marlin v2.0.0, tak bych byl opět Rád. V tuto chvíli nemám již sílu zase studovat další firmware a něco několik dní ladit, když výsledek je nejistý.

3D touch a Marlina 2.0.1 mám, ale nemám COREXY, nějaká nastavení asi budou jiná, ale pokud máš zájem. můžu ti dát své nastavení.
Uživatelský avatar
MagnaWoX
Chcíplotina
Chcíplotina

Příspěvky: 6
Registrován: čtv 13. pro 2018 21:43:23

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » ned 12. led 2020 21:09:03

Tak to by bylo super.
Pokud sem tedy dáš tvoji verzi, zkusil bych to nějak namódit na mou elektroniku.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod MagnaWoX » ned 12. led 2020 21:36:50

Tady máš konfiguráky do Marlina 2.0 a 2.0.1. Ve 2.0.1 je trochu jiná konfigurace bed levelingu.

Akorát si pohlídej voltáž BLTOUCHe, mám nastaveno 5V (verze od 3.0), parametr BLTOUCH_SET_5V_MODE

Pokud si nejsi jistý jestli máš 3 nebo 5V, zakomentovat a vyzkoušet parametrem BLTOUCH_FORCE_MODE_SET. Je to u toho pěkně popsáno.

Tak snad se zadaří.
Přílohy
Marlin2.0.1.rar
(59.67 KiB) 11 krát
Marlin2.0.rar
(57.72 KiB) 10 krát
Uživatelský avatar
MagnaWoX
Chcíplotina
Chcíplotina

Příspěvky: 6
Registrován: čtv 13. pro 2018 21:43:23

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » ned 12. led 2020 22:14:07

Dík, jak bude čas mrknu na to.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » úte 14. led 2020 13:21:24

MagnaWoX píše:Tady máš konfiguráky do Marlina 2.0 a 2.0.1. Ve 2.0.1 je trochu jiná konfigurace bed levelingu.

Akorát si pohlídej voltáž BLTOUCHe, mám nastaveno 5V (verze od 3.0), parametr BLTOUCH_SET_5V_MODE

Pokud si nejsi jistý jestli máš 3 nebo 5V, zakomentovat a vyzkoušet parametrem BLTOUCH_FORCE_MODE_SET. Je to u toho pěkně popsáno.

Tak snad se zadaří.


Mám dotaz, kde se nastavuje, který driver bude Mirror pro osu Z?
Zapnul jsem, že osa Z má mít druhý driver, ale kde se ten druhý definuje fakt netuším. Koukal jsem, že také používáš 2 na Z. Doufám, že to není natvrdo E1?
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod MagnaWoX » úte 14. led 2020 13:48:32

Configuration_adv.h


#define Z_DUAL_STEPPER_DRIVERS .. zde se definuje, že osa Z má 2 drivery.

Configuration.h

#define Z2_DRIVER_TYPE TMC2208 ... typ driveru

Ano, 2 driver na Z je v E1
Uživatelský avatar
MagnaWoX
Chcíplotina
Chcíplotina

Příspěvky: 6
Registrován: čtv 13. pro 2018 21:43:23

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » úte 14. led 2020 18:58:01

Jo jo, to mám nastavené. Jen jsem si myslel, že jde definovat, který driver to má být, pač bych to potřeboval na E2. Snad to nějak poladím.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod MagnaWoX » úte 14. led 2020 20:50:15

Mělo by to jít přepsat v pins.h tvé desky.
Uživatelský avatar
MagnaWoX
Chcíplotina
Chcíplotina

Příspěvky: 6
Registrován: čtv 13. pro 2018 21:43:23

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » čtv 16. led 2020 19:23:25

Takže tímto oznamuji úspěšné vyřešení tohoto problému s vyrovnáním podložky na firmware Repetier v1.0.3. Z toho důvodu prozatím odkládám ladění Marlina, dokud se opět nedostanu do bezvýchodné situace s Repetierem.
Během několika dní budou zveřejněny 2 videa, kde si vše objasníme a taktéž ukážu co a jak nastavit ve firmware Repetier, aby Vám fungovalo vyrovnání podložky i pokud je zprohýbaná.
Sledujte tedy i úvodní příspěvek.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod pepeflash » čtv 16. led 2020 21:01:57

Sakul píše:Takže tímto oznamuji úspěšné vyřešení tohoto problému s vyrovnáním podložky na firmware Repetier v1.0.3. Z toho důvodu prozatím odkládám ladění Marlina, dokud se opět nedostanu do bezvýchodné situace s Repetierem.
Během několika dní budou zveřejněny 2 videa, kde si vše objasníme a taktéž ukážu co a jak nastavit ve firmware Repetier, aby Vám fungovalo vyrovnání podložky i pokud je zprohýbaná.
Sledujte tedy i úvodní příspěvek.

Gratulácia :D
Uživatelský avatar
pepeflash
Chcíplotina
Chcíplotina

Příspěvky: 13
Věk: 46
Registrován: stř 10. led 2018 20:20:07
Bydliště: Komárno , SR

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Cormick » sob 25. led 2020 21:26:18

Dobrý deň, tiež mám tuto tlačiareň. Je to moja prvá tlačiareň a dosť neskoro som prišiel na to že na začiatok je tato tlačiareň dosť nevhodná. Tak ale už keď ju mam chcem ju dostať do použiteľného stavu. Momentálne môj problém je že sa nedá skalibrovať. Kraje nastavím na papier ale stred je vypukli, najprv som myslel že je to chyba podložky tak som vymenil niekoľko skiel čo nepomohlo. Nakoniec som prišiel na to že sú ohnute profily na osy y. Tak chcem použiť lineárne vozíky na ktoré potrebujem vytlačiť držiaky.
A tu som narazil na problém z akého materiálu vytlačiť diely pre tlačiareň . PLA sa mi nezdá vhodne kvôli teplotnej stabilite. ABS sa mi na veľkých dieloch pokrútilo . Mohli by ste poradiť z akého materiálu vytlačiť všetky diely aby vydržali aj teplotu keď bude tlačiareň uzavretá (chcel by som ju do budúcna zavrieť do boxu)
Diel ktorý sa mi nedarí vytlačiť z ABS
https://www.thingiverse.com/thing:3129736
Uživatelský avatar
Cormick
Chcíplotina
Chcíplotina

Příspěvky: 3
Registrován: sob 25. led 2020 20:45:48

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » sob 25. led 2020 22:00:18

V první řadě doporučuji se té tiskárny co nejrychleji zbavit (pokud chcete ušetřit).
V případě, že do toho chcete nalít dalších pár tisíc je možno ji vylepšovat a předělávat v podstatě do nekonečna, ale nikdy to nebude použitelné. Bohužel už mechanická konstrukce je hodně spatně a brutálně poddimenzovaná. O elektronice se ani nezmiňuji.
Jinak k těm plastům. Nejpevnější je PLA, ale nejméně odolává teplu (do 60°C). Hned za ním je PET-G do 80°C a pak ABS do 100°C. Takže asi ideální volbou by byl PET-g. Sice nevím jak zrovna tento díl pomůže se srovnáním podložky. Pokud jsou horní profily prohnuté musí se vyměnit, zde nepomůže už ani lineární vedení neb to se ohne podle profilu také. Zde možná pomůže BED leveling, ale to je o výměně celé elektroniky a tiskové hlavy. Tak jako tak nic levného.
Nejlepší hned prodat a postavit třeba Rebela-S, což je funkční tiskárna i z dlouhodobějšího hlediska a podstatně levnější.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Cormick » sob 25. led 2020 22:25:37

Sakul píše:V první řadě doporučuji se té tiskárny co nejrychleji zbavit (pokud chcete ušetřit).
V případě, že do toho chcete nalít dalších pár tisíc je možno ji vylepšovat a předělávat v podstatě do nekonečna, ale nikdy to nebude použitelné. Bohužel už mechanická konstrukce je hodně spatně a brutálně poddimenzovaná. O elektronice se ani nezmiňuji.
Jinak k těm plastům. Nejpevnější je PLA, ale nejméně odolává teplu (do 60°C). Hned za ním je PET-G do 80°C a pak ABS do 100°C. Takže asi ideální volbou by byl PET-g. Sice nevím jak zrovna tento díl pomůže se srovnáním podložky. Pokud jsou horní profily prohnuté musí se vyměnit, zde nepomůže už ani lineární vedení neb to se ohne podle profilu také. Zde možná pomůže BED leveling, ale to je o výměně celé elektroniky a tiskové hlavy. Tak jako tak nic levného.
Nejlepší hned prodat a postavit třeba Rebela-S, což je funkční tiskárna i z dlouhodobějšího hlediska a podstatně levnější.

Tento diel nepomoze zo zrovnanim podlozky. Je to jeden z viacerych dielov. ale z tymto mam problem lebo musi byt rovny aby este viac nekrutil podlozku a s ABS sa mi to nedary vytlacit.

Myslite ze kolajnice sa ohnu podla ramu ? Som myslel ze ked su v maticach co sa davaju do ramu voli by sa to mohlo zrovnat. Kolajnice pojdu z boku. Ten ram zas moc ohnuty nieje.
Uživatelský avatar
Cormick
Chcíplotina
Chcíplotina

Příspěvky: 3
Registrován: sob 25. led 2020 20:45:48

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Sakul » sob 25. led 2020 22:44:49

No problém je v tom, že ten rám ohýbají tyče Z osy. Takže se musí úplně povolit nebo to nějak vyřešit jinak. Pak záleží na použité kolejnici. Čínská se prohne na beton, neb bude nejspíš už tak sama o sobě ohnutá a kvalitní bude stát randál a jen kolejnice osy Y vyjdou dráž než celá tiskárna. Holt je to dilema.

Osobně jsem už všechny další upgrady této tiskárny ukončil a nevrazím do ní ani korunu, pač bych si nepomohl. To bych to musel postavit celé znova a jinak. Takže jsem se rozhodl pro vlastní konstrukci tiskárny, na které jsem před pár dny začal pracovat. Mohu prozradit, že se v mé konstrukci podložka nebude vůbec hýbat a ve všech osách se bude pohybovat tryska, ale Delta to fakt nebude.
INFO:
Sakul WORLD: www.sakul.cz/
Sakul YouTube: www.youtube.com/user/sakulraider

Možnost příspěvku (Donate):
PayPal: SakulRaider@seznam.cz
BU: 670100-2208863541/6210
BTC: 12JRVcmawzEPtgTd9SgC5ujDCGaUrgZ9vt
Uživatelský avatar
Sakul
Administrátor
Administrátor

Příspěvky: 1152
Věk: 39
Registrován: úte 30. bře 2010 18:13:08

Re: Upravujeme 3D tiskárnu: Tronxy X5S

Příspěvekod Cormick » sob 25. led 2020 22:55:17

Vdaka, skusim jej dat este sancu, aj ked uz boli stavy ze som ju chcel rozslapat Tatrou :( (je to prva tlaciaren aspon sa nieco naucim)
Kupim ten PETG a uvidim co to bude robit. Ked sa nepodary pojde dalej.
Uživatelský avatar
Cormick
Chcíplotina
Chcíplotina

Příspěvky: 3
Registrován: sob 25. led 2020 20:45:48


Zpět na 3D Tisk


  • Advertisement
SvetHostingu.cz - ideální webhosting

Kdo je online

Uživatelé procházející toto fórum: Žádní registrovaní uživatelé a 2 návštevníků
