GT2560 Geeetech 3DTouch Auto Leveling Sensor

[pepopepo]

Este ked dam domovska pozicia ide hore nie dole X ide do prava nie do lava ?

[Sakul]

Opravdu nevím co na toto říct.
Když jedou osy obráceně asi bude otočen chod motorů, tak by se asi hodilo ho otočit, tak aby to jelo dobře. Pro ty kdo to umí to můžou udělat ve firmware a ti co to neumí přehoděj vinutí na motoru.
To proč nejde ručně krokovat extruderem nebudu vůbec rozebírat. To je samozřejmě naprosto v pořádku a chyba by byla, kdyby s ním hýbat šlo.

[pepopepo]

No to som samozreme skusal ako prve prehodit kable na motoroch a bez uspechu ci prehodim alebo dam povodne osa X ide naopak ostatne uz idu ako maju a extruder netoci stale
ten 3DTouch sa javy ze pojde len tieto muchy odstranit

[Sakul]

Mohl by jsi trochu podrobněji rozvést jak jsi přehazoval ty kabely? Protože není možné, aby se směr otáčení nezměnil, když se správně prohodí vinutí.
Ten extruder ti nepojede dokud tryska nebude mít minimálně 180°C.

[pepopepo]

no osa Z isla naopak aj osa Y lebo som mal naopak zapojeny 3DTouch som sa ponahlal a bolo teraz su kable ako maju byt alebo boli reaguju smer hore dole len X ked dam do prava ide do lava a naopak
na druhej tlaciarni mam vas povodny firmavre I3 pro a tam ked dam pohyb osy Extruder aj bez teploty tocim ( samozrejme filanment este neni zaden zavedeny ) a tu nepohne motorom ked dam reset dosky a drzim motor tak je vnom cuknutie ci ze prud dostane

[pepopepo]

Celu noc som nad tym sedel skusal a x ide opacnym smerom mikrospinac je na x mini a ide stale do lava extruder nepootoci ked dam rucne posunut osy v menu co je tam za zadrhel ?

[Sakul]

Takže ještě jednou.
Extruder má nejspíš ochranu a bez ohřátí trysky nebude točit. To že to na nějakém firmware funguje, je samozřejmě chyba. Takže buď tu teplotu nasimuluj nebo opravdu zatop aby tam ta teplota opravdu byla. Pak by extruder měl točit. Pokud ne je tam chyba a je třeba ji najít a odstranit.
To že motor jede jen jedním směrem může mít několik příčin. Většinou je to tím, že nefunguje správně koncák dané osy. Pak to může být i chyba v elektronice, kdy je zkrat na pinu DIR dané osy (osobně jsem se s tím nikdy nesetkal, ale ta možnost tu je)
Vše se dá snadno ověřovat přehazováním driverů a motorů mezi jednotlivými osami.

[pepopepo]

Na ose X som otocil kabel a ide ako ma ale ten extruder stale nic dal som ale test vyrovnanie dosky a ide ten 3DTouch ako ma

[pepopepo]

zahrial som trisku a extruder sa hybe no to som sa este nestretol

[pepopepo]

kde sa v tom wirmare meni ten motor osy X

[Sakul]

kde sa v tom wirmare meni ten motor osy X

Nerozumím otázce

[pepopepo]

no preklep firmware prepisat chod motora osi X , nesla tu elektrina preto pisem tak neskoro

[Sakul]

Ok.
Máš štěstí, že jsem fakt dobrej telepat. Holt roky praxe udělají své. https://youtu.be/3elSFG_3wWk?t=39m39s
A ten čas je tam správně a přesně.

[pepopepo]

No mam to tak ako na videu a musim mat otoceny kabel na x ose motora

[Sakul]

Ok. Takže z tvého zjištění nám plyne jaký závěr?
Já jen napovím, že ten obrázek, který jsi dal v minulém příspěvku s tím nemá žádnou souvislost. Proto jsem psal, že ten čas je tam schválně.

Nyní se na to podíváme trochu odborněji. Jakým způsobem je takový krokový motor řízen, potažmo pro zjednodušení jak je řízen driver krokového motoru?
Ještě to zjednoduším. Jaké řídící signály jsou nutné pro řízení driveru krokového motoru? A ještě napovím, že v našem případě jsou 3. Nyní až zjistíme, které to jsou, budeme schopni identifikovat ten správný, který nás zajímá a budeme možná schopni ve firmware upravit jeho řízení tak, aby to celé fungovalo tak, jak chceme.

[pepopepo]

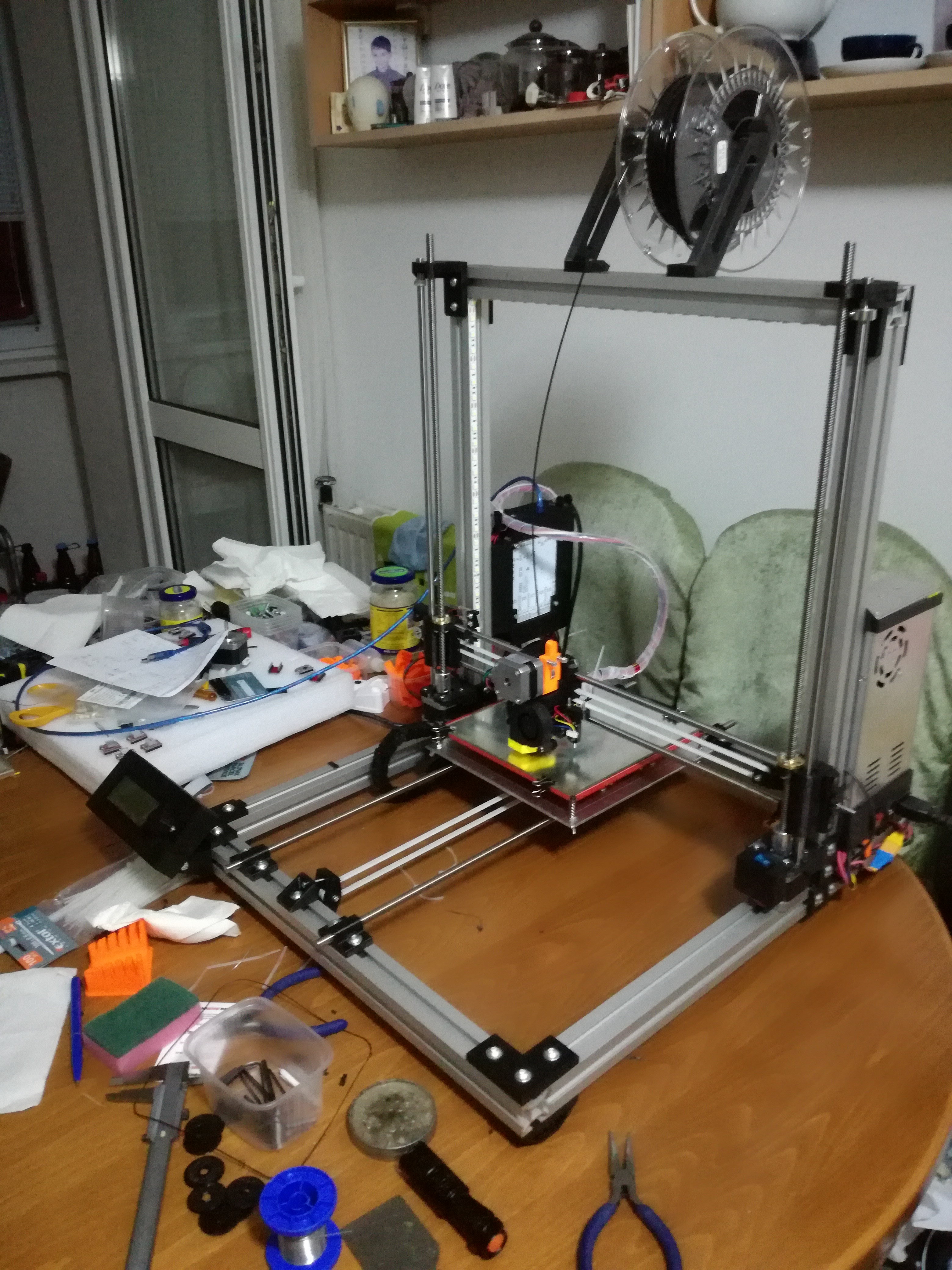

Tak ze nova tlačiareň hotová tlačová výška 340mm spodok je zatiaľ 200x200 ale asi pôjde doska 310x310 alebo 410x410
3DTouch Auto Leveling Sensor funguje ale v pins treba nastaviť nie 11 ale 32 aby sa zasunul len mam s nim problém ze počas vyrtualnej tlače je zasunutý a pri vybraciach pridávam stl súbor sú to kolečka co máju také zúbky a v tedy sa vysunie a bolo by po nom všelijako ho štelujem haldám správnu pozíciu aby sa ta ihla udržala ale vyzerá ze tento typ čierny priložím link na neho je slaby
https://www.aliexpress.com/item/1set-3D ... autifyAB=0
čakám na ten biely co je a uvidím inač všetko ako ma byt šlape to fajn

[pepopepo]

Tak vybral som ihlu z toho aj červíka dal na magnet na noc a už nepadá počas simulácie tak sa vrhnem na prvú tlač

[pepopepo]

No nevydrzala cca po hodine isla dole

[pepopepo]

Prisiel mi novy Geeetech 3DTouch Auto Leveling Sensor tak som ho dal a prikladam video v druhej vrstve padne ihla dole ak by som tlacil 2 veci tak narazi a este pri cca 4 vrstve to ihlu vytiahne hore .
Neviem prist na to preco ta ihla ide dole ked ma ostat hore pri tlaceni , dakujem za rady a pomoc
